一、JWY-25B电压继电器的说明

电压继电器是输入量、特性量为电压的量度继电器，分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作，然后处于动后状态；后者由于电压值减少达到整定值而动作，然后处于释放状态。

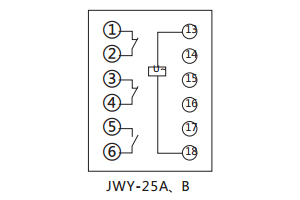

二、JWY-25B电压继电器的接线图

三、JWY-25B电压继电器的绝缘性能

a. 绝缘电阻不小于300MΩ。

b. 介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值）、50Hz的交流电压历时1min的试验，而无绝缘击穿或闪络现象。

四、JWY-25B电压继电器的调试方法

1. 继电器在使用前应检查有无在运输中产生的损坏，即将继电器整定在第一整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直到止挡。

2. 继电器重新调整时，必须保证：

a. 可动系统的轴向活动量在0.15～0.25mm之间；

b. 动片和磁极间的气隙应均匀，在任何动作情况下，动片和磁极不应相碰；

c. 在动作过程中，可动系统不得停滞在中间位置；

d. 当指针由第一刻度旋向**刻度时，游丝各圈不得相碰；

e. 当触点在打开位置时，动静触点间总气隙不小于1.5mm；

f. 静触点片和限制片间的间隙为0.1mm～0.3mm。

3. 继电器最小整定值的调整，主要是改变游丝的反作用力的大小，**整定值的调整主要是改变动片和磁极间的气隙等。

五、JWY-25B电压继电器的安装尺寸
