JWY-33B电压继电器接线图及开孔尺寸-上海上继科技有限公司

一、JWY-33B电压继电器的说明

JWY-33B无辅助源电压继电器用于发电机，变压器和输电线的继电保护装置中, 作为过电压保护或低电压闭锁的启动元件。本继电器 为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低电压继电器使用无抖动现象，无 需直流辅助电源完全可以替代电磁型电压继电器。

JWY无辅助源电压继电器分为三个系列：JWY-10、JWY-20、JWY-30，可分别替代 DJ-100、DY-20C、DY-30等系列电磁型 电压继电器。JWY 系列集成电路电压继电器采用拨码开关整定电压值，用数字倍率开关切换，改变后无需校验。

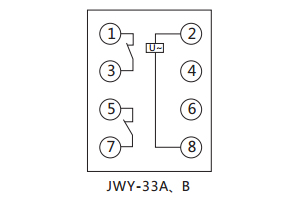

二、JWY-33B电压继电器的接线图

三、JWY-33B电压继电器的原理

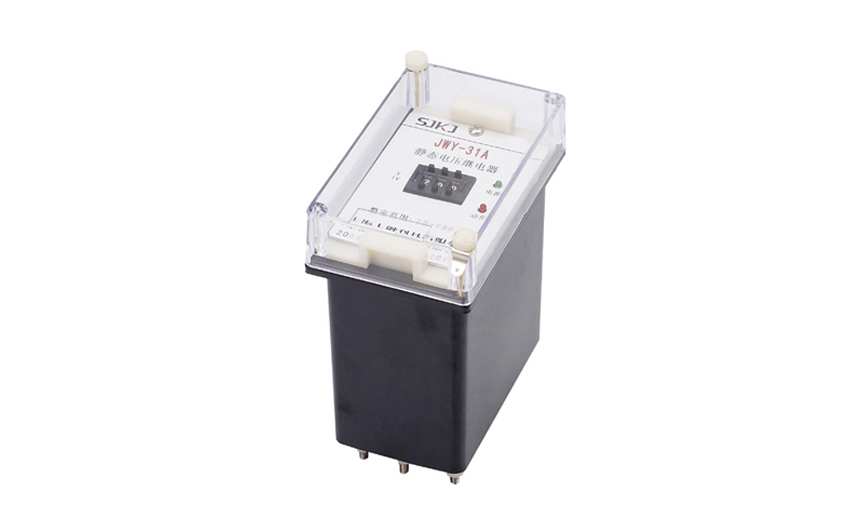

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，导轨式结构等，并有透明的塑料外罩（导轨式为全封闭式)，用薄码进行整定。

当被测量的交流电压经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压 Uo 高于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压 Uo 低于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

四、JWY-33B电压继电器的整定误差

a、在整定范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

五、JWY-33B电压继电器的开孔尺寸
