JWY-34A电压继电器技术数据及原理-上海上继科技有限公司

一、JWY-34A电压继电器的概述

电压继电器是输入量、特性量为电压的量度继电器，分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作，然后处于动后状态；后者由于电压值减少达到整定值而动作，然后处于释放状态。

二、JWY-34A电压继电器的原理

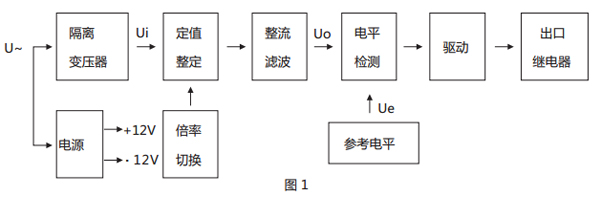

本继电器为静态型继电器，采用进口集成电路构成，被测量的交流电压U~经隔离变压器降压后得到与被测电压成正比的电压Ui，经 整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压 Ue 进行比较，若直流 电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器， 若直流电压Uo高于参考电压 Ue，电平检测器输出负信号，本继电器处于不动作状态。

三、JWY-34A电压继电器的调试方法

1. 继电器在使用前应检查有无在运输中产生的损坏，即将继电器整定在第一整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直到止挡。

2. 继电器重新调整时，必须保证：

a. 可动系统的轴向活动量在0.15～0.25mm之间；

b. 动片和磁极间的气隙应均匀，在任何动作情况下，动片和磁极不应相碰；

c. 在动作过程中，可动系统不得停滞在中间位置；

d. 当指针由第一刻度旋向**刻度时，游丝各圈不得相碰；

e. 当触点在打开位置时，动静触点间总气隙不小于1.5mm；

f. 静触点片和限制片间的间隙为0.1mm～0.3mm。

3. 继电器最小整定值的调整，主要是改变游丝的反作用力的大小，**整定值的调整主要是改变动片和磁极间的气隙等。

四、JWY-34A电压继电器的技术数据

1、交流额定值：100V/50Hz

2、过载能力：交流回路允许长期接通1.2倍额定值。

3、电压整定范围：15-240V、80-440V，级差为1V。

4、功率消耗： a、交流回路功耗小于1.5VA(交流额定值100V时)

5、整定误差

a、在整定范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

6、动作时间

a、过电压继电器：1.2倍整定值的动作时间不大于40ms；2倍整定值的动作时间不大于35ms；

7、返回系数

a、过电压继电器返回系数为0.85~0.95；

b、低电压继电器返回系数为1.02~1.12。

8、返回时间：不大于27ms。

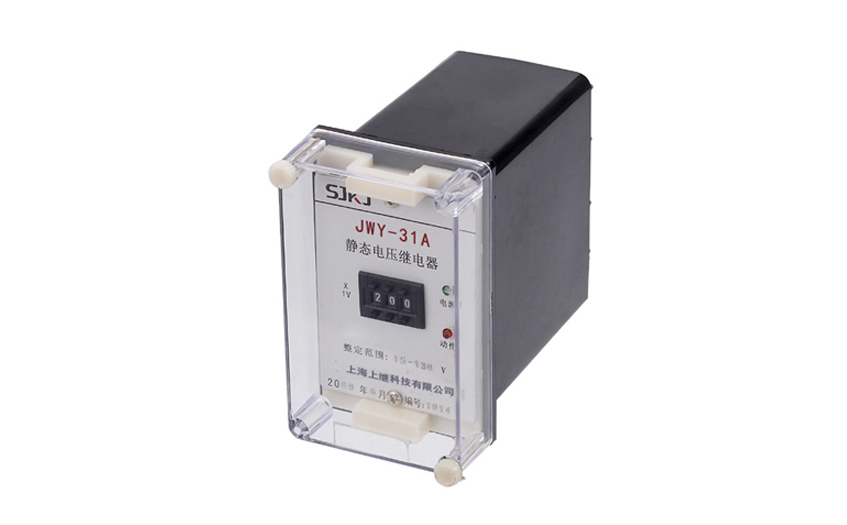

五、JWY-34A电压继电器的结构

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。
