一、JY-22B电压继电器的介绍

电压继电器是输入量、特性量为电压的量度继电器，分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作，然后处于动后状态；后者由于电压值减少达到整定值而动作，然后处于释放状态。

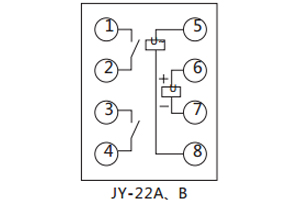

二、JY-22B电压继电器的接线图

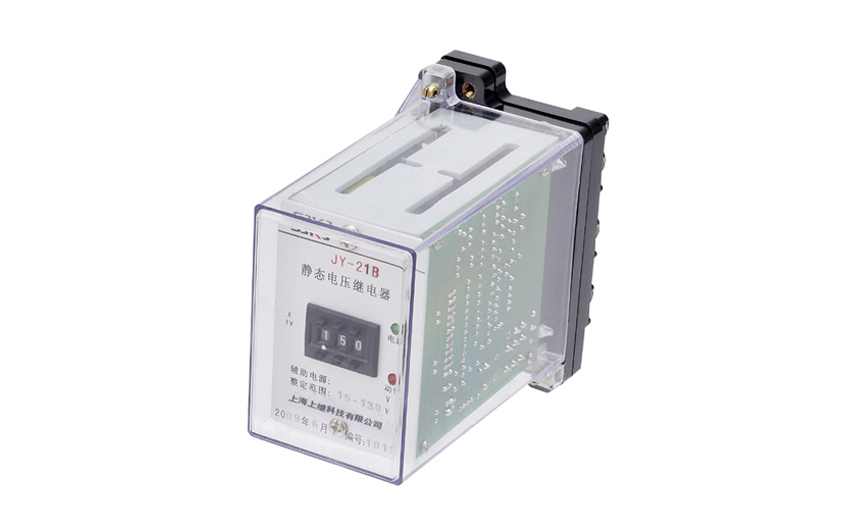

三、JY-22B电压继电器的结构

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

四、JY-22B电压继电器的参数

1、辅助电源：AC、DC、100~220V

2、过载能力：交流回路允许长期接通1.2倍额定值。

3、电压整定范围1~240V，40~440V，级差1V。

4、功率消耗：

a、交流回路功耗小于1VA(交流额定值100V时)

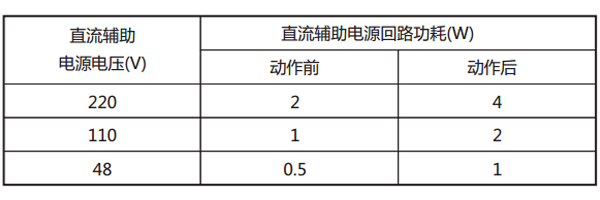

b、直流回路功耗：见下表

5、整定误差

a、整定值在1V-440V范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

6、动作时间

a、过电压继电器：1.2倍整定值的动作时间不大于25ms；2倍整定值的动作时间不大于20ms；

b、低电压继电器：0.5倍整定值的动作时间不大于20m。

7、返回系数

a、过电压继电器返回系数为0.85~0.95；

b、低电压继电器返回系数为1.02~1.12；

8、返回时间：不大于27ms。

五、JY-22B电压继电器的动作可靠性

a. 在动作电压或返回电压下，继电器动作过程中的可动系统不应停滞在中间位置。

b. 当对线圈突然施加1.75倍的整定电压激励量时，其动合触点应无抖动地闭合。

c. 当无外来碰撞和振动，继电器的整定值整定在铭牌中部（或大于中部整定值）时，过电压继电器激励量为整定电压的0.6倍，继电器的动断触点应可靠地闭合，动合触点应可靠地断开；低电压继电器激励量不低于整定电压的1.5倍，继电器的动断触点应可靠地断开，在0.6倍的整定电压（或更低）时，继电器的动断触点应可靠地闭合。
