一、JY-31B电压继电器的说明

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

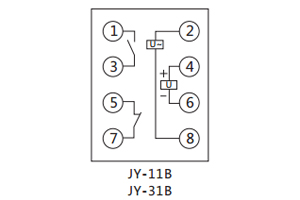

二、JY-31B电压继电器的接线图

三、JY-31B电压继电器的调试方法

1. 继电器在使用前应检查有无在运输中产生的损坏，即将继电器整定在第一整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直到止挡。

2. 继电器重新调整时，必须保证：

a. 可动系统的轴向活动量在0.15～0.25mm之间；

b. 动片和磁极间的气隙应均匀，在任何动作情况下，动片和磁极不应相碰；

c. 在动作过程中，可动系统不得停滞在中间位置；

d. 当指针由第一刻度旋向**刻度时，游丝各圈不得相碰；

e. 当触点在打开位置时，动静触点间总气隙不小于1.5mm；

f. 静触点片和限制片间的间隙为0.1mm～0.3mm。

3. 继电器最小整定值的调整，主要是改变游丝的反作用力的大小，**整定值的调整主要是改变动片和磁极间的气隙等。

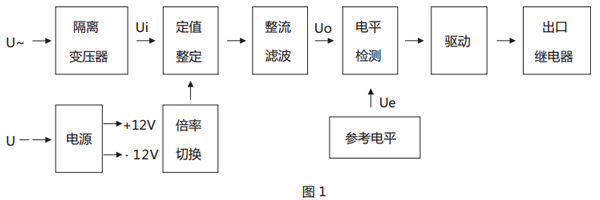

四、JY-31B电压继电器的原理

本继电器为静态型继电器，采用进口集成电路构成；被测量的交流电压 U~经隔离变压器降压后得到与被测电压成正比的电压Ui， 经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流 电压 Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电 器，若直流电压 Uo 高于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

五、JY-31B电压继电器的绝缘性能

a. 绝缘电阻不小于300MΩ。

b. 介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值）、50Hz的交流电压历时1min的试验，而无绝缘击穿或闪络现象。
