一、JY-12A电压继电器的说明

JY-12A静态电压继电器用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器, 精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低电压继电器使用 无抖动现象, 提供辅助电源后完全可以替代电磁型电压继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100-300V均能可靠工作。

JY系列静态电压继电器分为三个系列：JY-10、JY-20、JY-30，可分别替代DJ-100、DY-20C、DY-30等系列电磁型电压继电器。 本继电器采用拨码开关整定电压值, 用倍率开关切换，改变整定值无需校验；整定范围宽，有利于用户压缩库存品种。

二、JY-12A电压继电器的结构

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

三、JY-12A电压继电器的原理

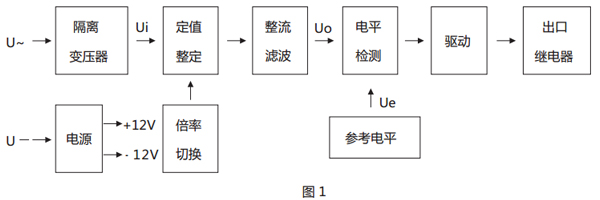

本继电器为静态型继电器，采用进口集成电路构成；被测量的交流电压 U~经隔离变压器降压后得到与被测电压成正比的电压Ui， 经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流 电压 Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电 器，若直流电压 Uo 高于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

四、JY-12A电压继电器的触点性能

a. 触点断开容量：在直流有感（τ= 5ms）回路，U≤250V，I≤2A，为50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，为250VA。

b. 电寿命：5×10次。

c. 机械寿命为10次。

五、JY-12A电压继电器的开孔尺寸
