GL-12过流继电器原理及接线图-上海上继科技有限公司

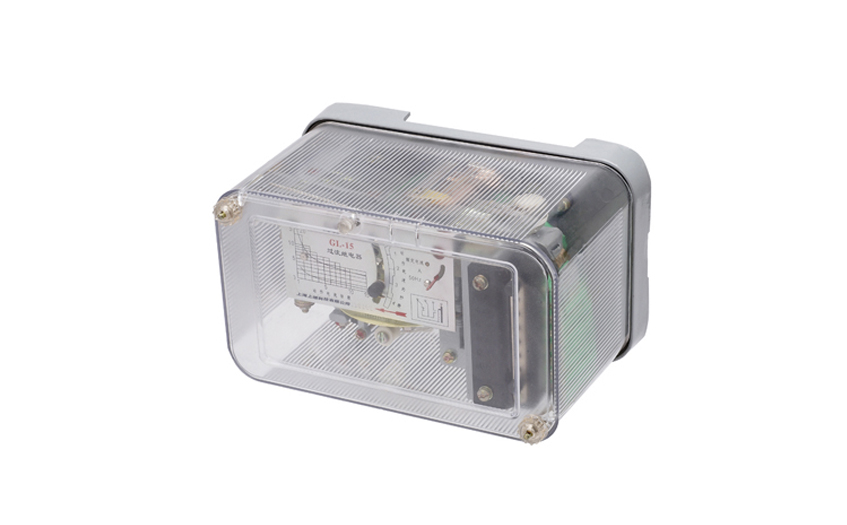

一、GL-12过流继电器的介绍

电流继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

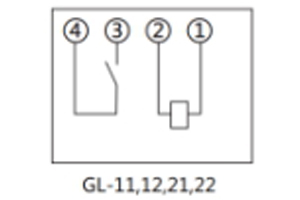

二、GL-12过流继电器的接线图

三、GL-12过流继电器的原理

继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通以交流电流时，则在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。在20%~40%的动作电流整定值下，圆盘开始旋转。此时由于扇齿与蜗杆没有咬合，故继电器不动作。

当线圈中的电流增大至整定电流时，电磁力矩大于弹簧的反作用力矩框架转动，使扇齿与蜗杆咬合，扇齿上升。此时继电器的动铁在扇齿顶杆的推动下，使导磁铁右边气隙减少，左边气隙增大，因而动铁被导磁铁吸合，使继电器触点动作。

当继电器线圈中的电流为整定值时，感应元件的动作时限与电流的平方成反比。随着电流的增加，导磁体饱合，动作时限逐渐趋于定值。当线圈中的电流大于某一电流倍数时，电磁元件瞬时动作，因而继电器的动作时限具有反时限延时的特性。

继电器具有若干抽头，用以调整感应元件与电磁元件的动作电流。另外用倍流螺钉改变动铁与电磁铁之间的气隙来调整电磁元件动作电流。继电器具有调整感应元件动作时间整定值的机构及主触点动作的信号牌。用手旋转返回机构，可使信号牌返回，并不需取下外壳。

GL-11、12、21、22型继电器具有一付动合主触点（或一付动断主触点，需订制），既具有反时限功能，也具有瞬动功能。

四、GL-12过流继电器的使用维护

1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。

2.继电器在重新调整时，必须保证：

2.1可动系统的轴向活动量在0.15~0.3mm之间。

2.2动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。

2.3具有动合触点和动断触点的继电器，桥形触点不得同时接触一动合静触点和一动断静触点。

2.4当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。

2.5 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。

2.6 静触点和限制片之间的距离应不大于0.3mm。

2.7 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，**整定值的调整，主要是改变动片和磁板间的气隙等。

2.8 不宜润滑继电器轴和轴承。

2.9 不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。

五、GL-12过流继电器的介质强度

继电器所有电路对外壳和非带电的金属部分，以及在电气上无联系的各电路之间的应能承受2kV（有效值）50Hz交流试验电压，历时 1min，无绝缘击穿或闪络现象。
