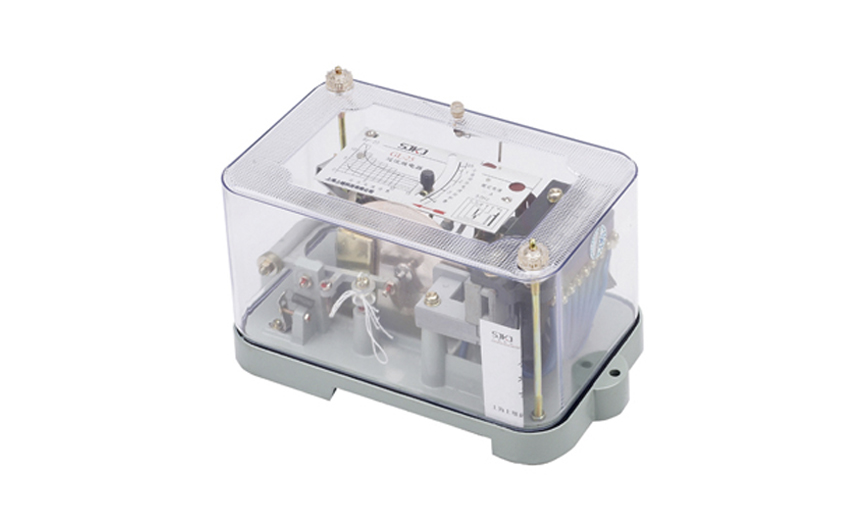

一、GL-25T过流继电器的用途

GL-25T过流继电器反时限过流继电器（以下简称继电器）具有反时限特性，应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全。

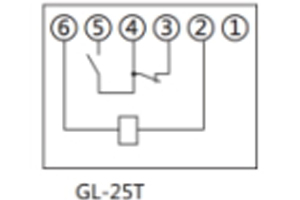

二、GL-25T过流继电器的接线图

三、GL-25T过流继电器的整定误差

a、在整定值范围内，整定平均误差的绝对值不大于3%；平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在标准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于4%。

c、在-10℃50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。

d、在辅助电压80～110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

四、GL-25T过流继电器的触点性能

a、动合主触点性能

动合主触点在电压不大于250V时，能接通直流或交流5A，但是断开它所接通的电路，应当由其它触点担任（例如由开关的辅助触点）。

b、动断主触点性能

直流有感（τ＝5ms）回路，U≤250V I≤0.5A，为50W；交流（cosΦ=0.4）回路；U≤250V I≤2A，为250VA。

如果被控电路系由变流器供电并与继电器主触点并联，且当电流为4A时，其总阻抗不大于4Ω，则继电器的主触点在电流不大于50A情况下能够将这个电路分流接通与分流断开。

c、过流转换主触点性能

继电器的过流转换主触点控制电路由变流器供电，且其阻抗值在电流为3.5A时不大于4.5Ω，当电流增至150A时，继电器主触点能够将这个电路分流接通与分流断开。

d、信号触点性能

继电器的动合信号触点，在电压不大于250V时能接通或断开电流不大于0.2A的直流无感电路或电流不大于0.5A交流电路。

五、GL-25T过流继电器的开孔尺寸
