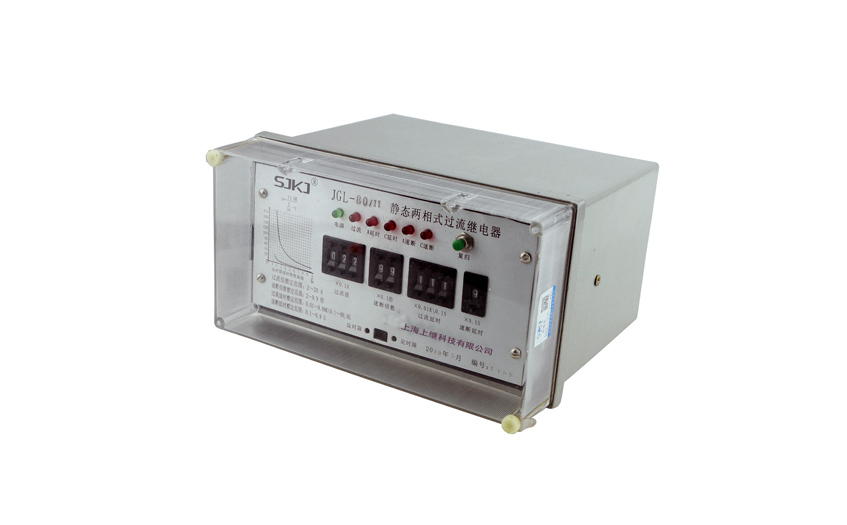

一、JGL-82过流继电器的概述

电流继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

二、JGL-82过流继电器的端子接线图

三、JGL-82过流继电器的技术数据

1、额定值：50HZ交流5A，波形畸变不超过2%。

2、过流整定范围：2-10A，级差为0.1A。电流整定误差不大于±3%。

3、速断倍数整定范围：2-9.9倍,级差为0.1倍。电流速断整定误差不大于±4%。 4、速动动作时间：继电器任一整定值上在1.2倍速动电流时动作时间不大于50ms。

5、返回系数：不小于0.85。

6、功率消耗：在额定电流时功率消耗不大于8VA。

7、触点接通容量：在直流电压不超过250V时，该产品触点能连续接通电流为10A。

8、触点断开容量：在电压不超过250V的感性负荷中，该产品触点能分断容量为50W。

9、介质强度：在标准试验条件下，各导电部分连在一起对外露非带电金属部分及外壳之间应能承受交流有效值 2000V/50HZ的试验电压， 历时1min无绝缘击穿或闪络现象。

绝缘电阻：继电器各导电部分对外露非带电金属部分及外壳之间，

10、绝缘电阻：在标准试验条件下，继电器各导电部分对外飞带电金属部分及外壳之间，用开路电压为500V的测试仪测其绝缘阻值应不小于20MΩ。

四、JGL-82过流继电器的用途

电流继电器，为瞬动过电流继电器，它广泛用于电力系统二次回路继电保护装置线路中，作为过电流启动元件。交流接触器的电磁系统会产生电磁噪声污染。为了解决交流接触器交流噪声大、耗电量大、温升高、功率因数低的问题，目前有一种交流接触器自身有双绕组线圈加整流组件，此种交流接触器运行时比无节能的单线圈情况节电70%左右，运行时无噪音，接触器线圈烧坏情况有所改善。

五、JGL-82过流继电器的整定误差

a、在整定值范围内，整定平均误差的绝对值不大于3%；平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在标准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于4%。

c、在-10℃50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。

d、在辅助电压80～110%变化范围内，任一整定值整定误差的绝对值应不大于4%。
