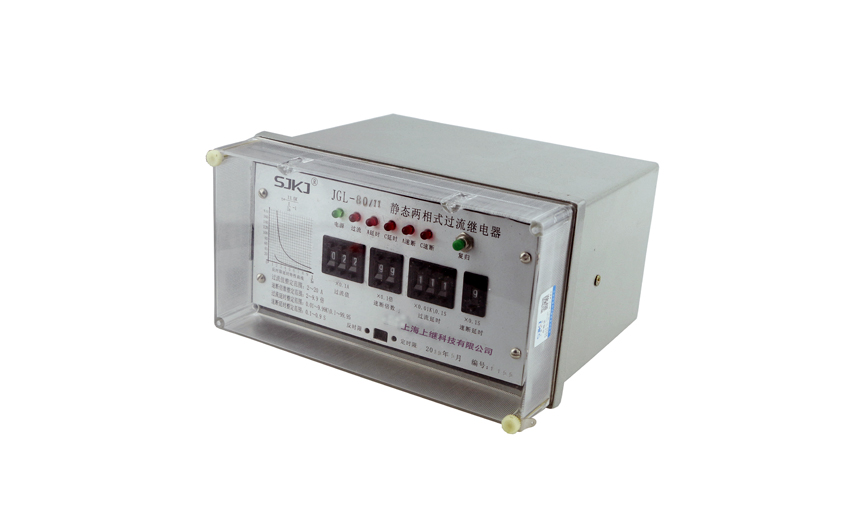

一、JGL-86过流继电器的概述

JGL-86/II二相静态反时限过流继电器（定时限和反时限的总称）适用于电网供电系统中作为变压器、电机等主设备以及输配电系统中出现过负荷或短路故障时，该产品能按预定的时限可靠动作，并发信号或跳闸切除故障部分。保护设备及输配电系统安全。该产品针对A、C保护，集众多功能于一体。是目前我国电力行业**有代表性推广更新换代产品。

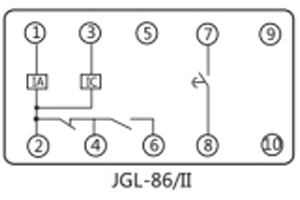

二、JGL-86过流继电器的端子接线图

三、JGL-86过流继电器的使用方法

本继电器用四组数定拨盘开关来进行过流动作整定值、速断倍数、过流延时、速断延时的整定（整定开关白字为整数部分，红字 为小数部分）。

1、过流动作整定值 继电器面板上左边装有一组过流整定值开关,由三个数字拨盘开关组成,自左至右分别为十位数、个位数、小数第一位数,数字开关 值置100,则过流整定值为10.0A。

2、速断电流整定值 继电器面板上第三组开关为速断倍数,有二个数字开关,自左到右,分别为十位数和个位数,整定数即为速断倍数,速断的电流整定值= 过流整定值×速断倍数,例如:过流整定值为2.0A,速断倍数为02,则速断的电流整定值为2.0A×2=4A。

3、过流延时的整定

3.1 定时限延时整定： 首先把过流延时开关打在定时限这一边。 继电器面板上第三组开关为过流延时开关，由四组数字开关组成，整定级差为0.01s,开关的四位数字中间有一个小数点,小数点左 边分别为个位和十位,小数点右边为百分之一秒和十分之一秒,例如:过流延时T=150ms.将四位数字开关调整为0015即可。过流延时整 定开关在投入运行时不能小于0.05s,更不能置“0”，以免误动。

3.2 过流反时限延时时间整定： 首先把过流延时开关打在反时限这一边。

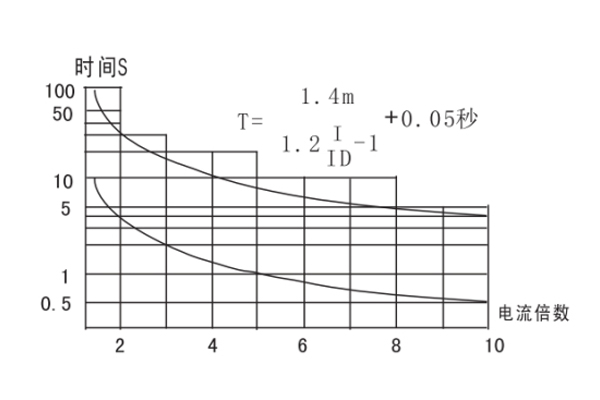

反时限特性曲线如图2所示：

注：反时限特性曲线的选取，只能接表2规定的上下限之间选择。本继电器反时限延时通过过流延时开关可调整10倍动作电流时的 动作时间，例如：取10倍动作电流下时动作时间为0.5s，将过流延时的四位数字开关调整为00.50即可，如取10倍动作电流下延时4s，将过流延时的四位数字开关调整为04.00即可。（反时限延时也可以通过过流延时开关调整为2倍动作电流时的动作时间，具体由用户定货 时提出，出厂时一般以10倍为准。）

四、JGL-86过流继电器的结构

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

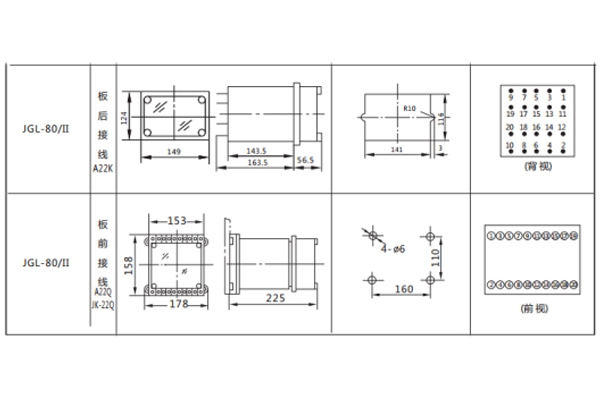

五、JGL-86过流继电器的开孔尺寸
