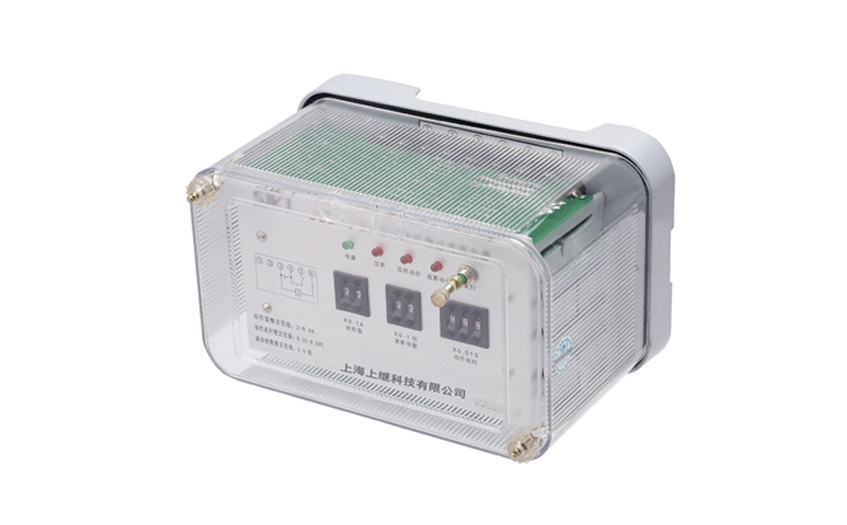

一、JSL-16过流继电器的概述

1、JSL-16系列静态定时限过流继电器(以下简称继电器)适用于城市和农村电力网供电线路、变压器，电机的过负荷和短路保护。

2、本继电器为集成电路静态继电器, 采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2.0-9.9A级差为0.1A； 精度高、功耗小，动作时间快、返回系数高，其结构与GL系列过流继电器相同。

3、本继电器的使用, 对交流操作的开闭所和高配用户中特别解决了：满足电力部压缩时间级差反措要求，克服了反时限交流操作保护 装置与大电网定时限保护不相配合的致命弱点，避免了因用户故障造成保护越级跳闸进而扩大事故；采用数码开关设置定值的定时限保护， 消除了原反时限特性继电器在定值计算，上下级配合及调试中带来的大量繁琐的工作量，极大的方便了工作人员的设计和现场工作。

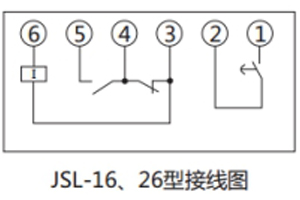

二、JSL-16过流继电器的接线图

三、JSL-16过流继电器的整定方法

 1、起动电流整定：起动电流整定开关为最左一组拨码开关(共两个)，左面一个表示1A，右面一个表示0.1A。若其值为5和6，则其整定值为

5.6A。注意其范围为无辅助电源产品2.0～9.9A，级差是0.1A。

 2、延时整定：延时整定选择开关为最右一组拨码开关，用来选择延时时间，其倍率为0.01，若其值为777，则延时时间为7.77S。

 3、速动倍率整定:速动倍数选择开关为中间一组拨码开关，其范围2～9.9，拨码左边一个表示1.0级，右边一个表示0.1级。当其值为30时则为3倍。若设定电流为2.6A，速动电流为3倍，则当电流达到3×2.6=7.8A时，会不经延时而直接动作。注意，无辅助电源产品速动后断电方可返回。

四、JSL-16过流继电器的安装尺寸

五、JSL-16过流继电器的注意事项

 a、无辅助电源产品测试应注意方法：当用变压器作为电流源时, 要求变压器的次级匝数与电流互感器的次数匝数相当，否则就会由于阻抗不匹配而产生较大的误差。测试速动的动作速度时，若采用电流通断法进行测量，由于继电器内部工作电源需要一定的建立时间，会产生较大误差，而在正常工作时，由于工作电源是存原的，速度会快得多。同理，在用通断法测量延时时间时，也会产生误差。

 b、无辅助电源产品的动作指示：当继电器的速断出口和延时出口后，继电器面板上的动作指示灯会保持动作记录；在继电器动作返回后，动作指示灯需手动复归。
