JSL-24过流继电器技术数据及接线图-上海上继科技有限公司

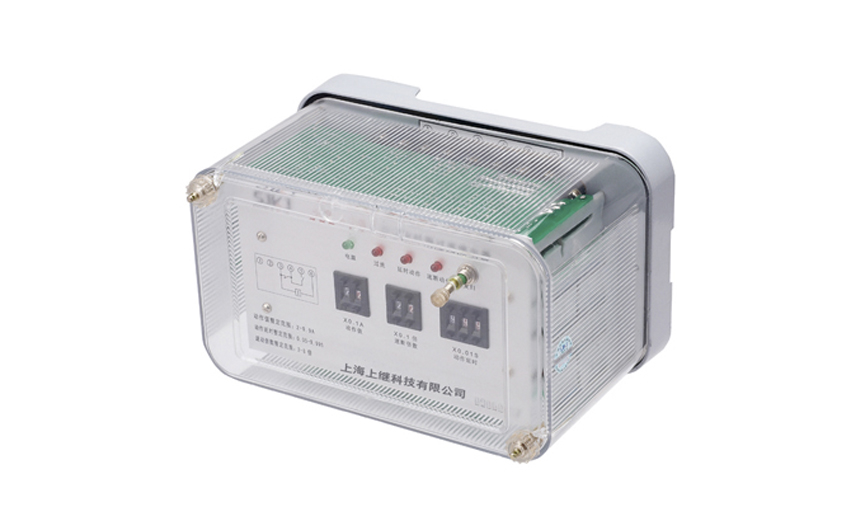

一、JSL-24过流继电器的概述

1、JSL-24静态定时限过流继电器(以下简称继电器)适用于城市和农村电力网供电线路、变压器，电机的过负荷和短路保护。

2、本继电器为集成电路静态继电器, 采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2.0-9.9A级差为0.1A； 精度高、功耗小，动作时间快、返回系数高，其结构与GL系列过流继电器相同。

3、本继电器的使用, 对交流操作的开闭所和高配用户中特别解决了：满足电力部压缩时间级差反措要求，克服了反时限交流操作保护 装置与大电网定时限保护不相配合的致命弱点，避免了因用户故障造成保护越级跳闸进而扩大事故；采用数码开关设置定值的定时限保护， 消除了原反时限特性继电器在定值计算，上下级配合及调试中带来的大量繁琐的工作量，极大的方便了工作人员的设计和现场工作。

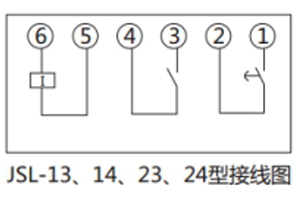

二、JSL-24过流继电器的接线图

三、JSL-24过流继电器的技术数据

1、额定值：50Hz交流5A，波形畸变不超过2%。

2、起动电流整定范围2.0~9.9A，级差为0.1A。

3、电流速动倍数整定范围：2~9.9倍，级差为0.1倍。

4、延时时间整定范围：0.05s~9.99s，级差0.01s。

5、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

6、误差： 在基准条件下，电流整定值误差不大于±3％；延时误差不大于±0.1%+50ms。

7、返回系数：不小于0.9。 8、功率消耗：额定电流时功率消耗不大于6VA。

9、触点容量：

a、接通容量：在直流电压不超过250V时，产品主触点连续接通电流为10A；

b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，产品分断容量为50W；

c：过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

10、介质强度：继电器同一组触点断开时，能承受工频1kV电压，历时1min；无电气联系的各导电部分之间，能承受工频2kV电压，历时 1min；所有导电部分对安装架之间，能承受工频2kV电压，历时1min 试验；应无绝缘击穿或闪络现象。

11、绝缘电阻：在标准试验大气条件下，继电器各导电端子与外露的非带电金属部分或外壳之间，用开路电压为500V兆欧表测量其绝缘电阻 应不小于20MΩ。

12、工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

四、JSL-24过流继电器的使用维护

1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。

2.继电器在重新调整时，必须保证：

2.1可动系统的轴向活动量在0.15~0.3mm之间。

2.2动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。

2.3具有动合触点和动断触点的继电器，桥形触点不得同时接触一动合静触点和一动断静触点。

2.4当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。

2.5 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。

2.6 静触点和限制片之间的距离应不大于0.3mm。

2.7 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，**整定值的调整，主要是改变动片和磁板间的气隙等。

2.8 不宜润滑继电器轴和轴承。

2.9 不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。

五、JSL-24过流继电器的注意事项

a、无辅助电源产品测试应注意方法：当用变压器作为电流源时, 要求变压器的次级匝数与电流互感器的次数匝数相当，否则就会由于阻抗不匹配而产生较大的误差。测试速动的动作速度时，若采用电流通断法进行测量，由于继电器内部工作电源需要一定的建立时间，会产生较大误差，而在正常工作时，由于工作电源是存原的，速度会快得多。同理，在用通断法测量延时时间时，也会产生误差。

 b、无辅助电源产品的动作指示：当继电器的速断出口和延时出口后，继电器面板上的动作指示灯会保持动作记录；在继电器动作返回后，动作指示灯需手动复归。
