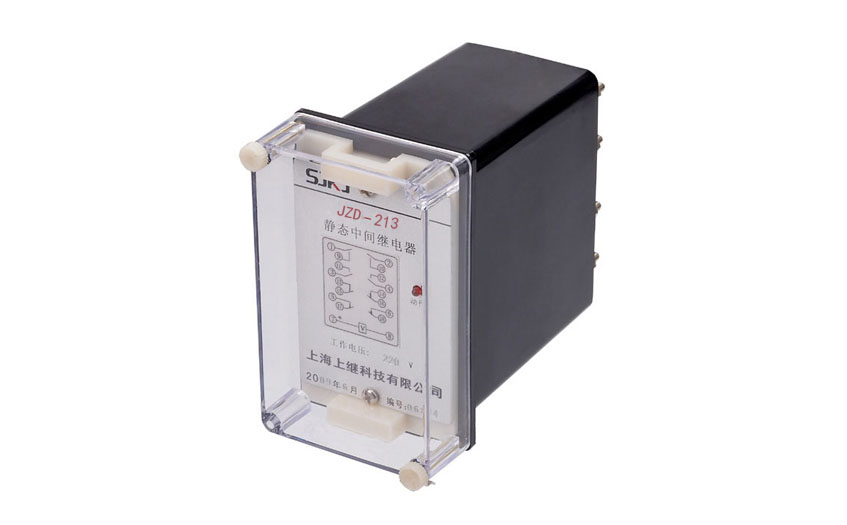

一、JZD-213静态中间继电器

概述

中间继电器(intermediate relay):用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于:接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

二、JZD-213静态中间继电器技术条件

1、环境基准条件

环境温度: 20°C±2°C

相对湿度:45%~74%

大气压力:80Kpa~106Kpa

2、正常使用条件

环境温度:-25°C~+40°C

环境相对湿度:不大于90%

大气压力:80Kpa~110Kpa

存储和运输过程中的极限温度: -25°C~75°C

使用地点的海拔高度:不高于2500米

使用环境的周围介质无爆炸危险品;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

3、 继电器额定值  额定电压值:48V, 110V, 220V, AC, DC, 380VAC。

4、触点容量  在电压不大于250V,功率因数cosΦ为1.0的交流电路中,可分断10A。

直流:普通型:接通DC220V, 10A;断开DC220V,τ=5mS, 50W负载。

B型:接通DC220V, 10A;断开DC250V, τ=5mS, 500W大容量角空点,极限容量为1500W。

5、 保持值  0.7 ~ 1.2倍额定电压   JZ-系列快速中间继电器动作时间和返回时间不大于15mS。

6、 功耗  在额定电压下不大于6W。

7、绝线电阻  用1000V揺表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。8绝缘电压  各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一份钟试验,无击穿。

8、电寿命  A型: DC250V回路,切断电流,τ=5mS, 50W, 10⁴次以上;

B型: DC250V回路,切断电流τ=5mS, 500W, 10⁴次以上; 1500W, 10³次。

9、机械寿命  触点无负荷300万次以上。

三、JZD-213静态中间继电器

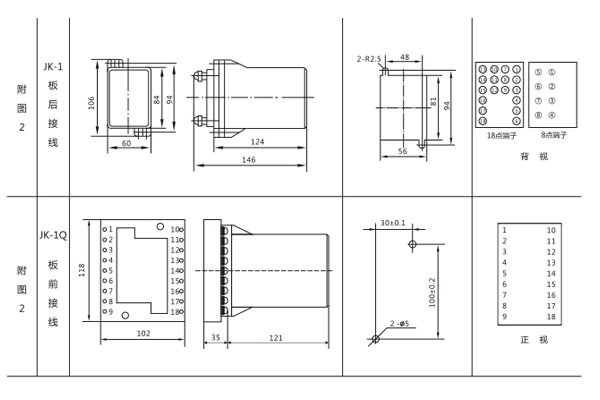

外形及开孔尺寸

四、JZD-213静态中间继电器

结构原理

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

五、JZD-213静态中间继电器

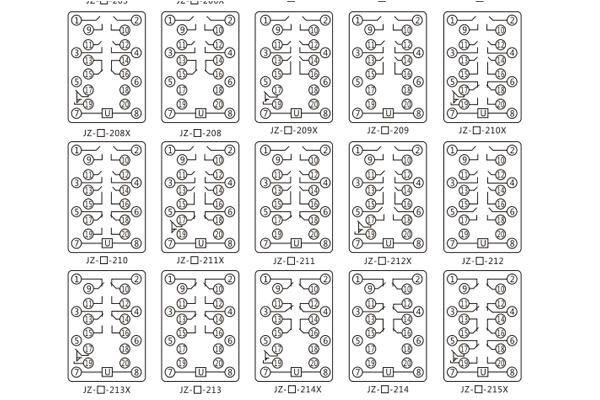

内部接线图及外引接线图
