一、JZD-35静态中间继电器

特点

1.静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

2.功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

3.继电器触点容量大，工作寿命长。

4.继电器动作后有发光管指示，便于现场观察。

5.延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

二、JZD-35静态中间继电器主要性能

常规100V和220V的电磁型中间继电器所用导线很细,匝数也多,造成容易断线,可靠性低,动作时间和返回时间本系列中l间继电器采用静态电子控制回路控制多个密封进口中间同时导通或断开。 具有以下性能和特点

1、采用高性能密封继电器、防潮、防尘、不断线、可靠性高。

2、动作电压准确,返回系数高,无抖动,功耗低,多个特点同时动作或返回(可控性100%) 。

3、继电器动作后有灯光指示、有电源指示。

4、继电器的电气寿命和机械寿命长。

5、绝缘耐压水平高。触点容量大,触点接触电阻小。

6、抗干流特性好,可使用于强干扰或电源电压质量很差的场所

三、JZD-35静态中间继电器

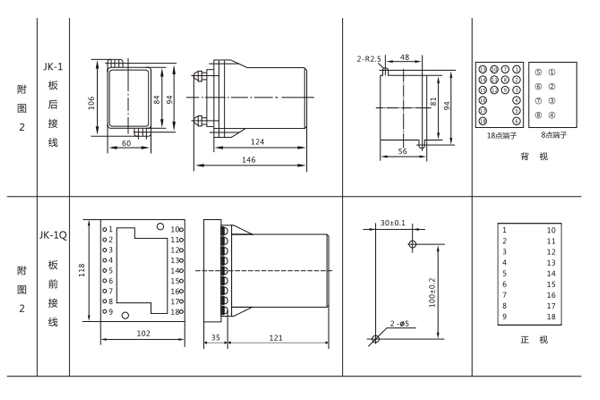

外形及开孔尺寸

四、JZD-35静态中间继电器

内部接线图及外引接线图

五、JZD-35静态中间继电器

结构原理

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。
