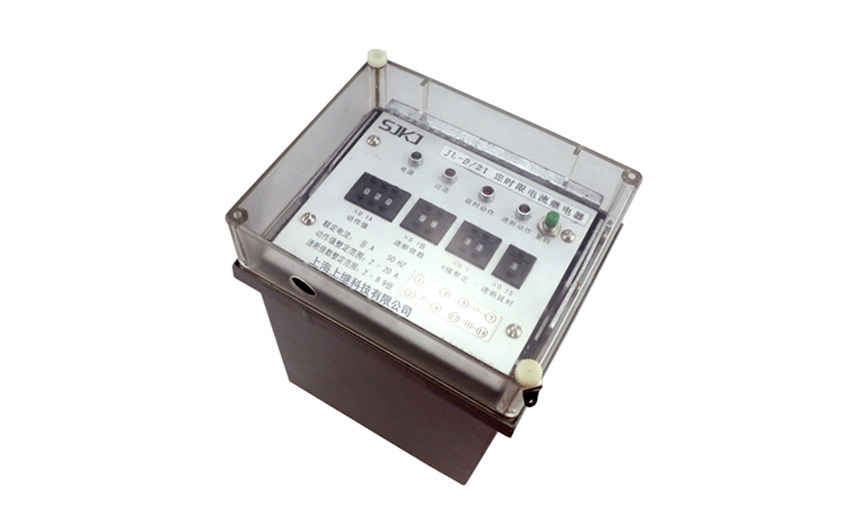

一、JL-D/22-1电流继电器的概述

JL-D/22-1定时限电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路 的启动元件，给出报警信号或切除故障。 本系列继电器采用CMOS集成电路进行运算和比较，具有数码整定精度高，整定范围宽，整定方便，动作速度快，返回系数高， 功耗低的特点。

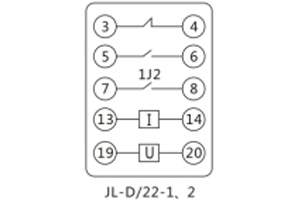

二、JL-D/22-1电流继电器的接线图

三、JL-D/22-1电流继电器的技术数据

1 整定范围 根据整定范围不同，级差分别为0.01A和0.1A。

2 瞬动倍率 1~12倍可调。

3 返回系数 0.9~0.97

4 整定误差 电流及瞬动倍率不大于3%，时间误差不大于5%（动作后下一次必须间隔10S以上在测）。

5 功耗 功耗小于5W。

6 触点容量 在电压不大于250V时，信号触点容量为24VDC 2A。

7 触点寿命 电寿命：105次，机械寿命：106次。

8 绝缘电阻 继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小 于300MΩ。

9 介质强度 继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟 而不击穿，不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。

特别注意

当工作电流大于整定电流×瞬动倍率时，继电器变为瞬动型，此时为无动作时间延时。

四、JL-D/22-1电流继电器的使用维护

1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。

2.继电器在重新调整时，必须保证：

2.1可动系统的轴向活动量在0.15~0.3mm之间。

2.2动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。

2.3具有动合触点和动断触点的继电器，桥形触点不得同时接触一动合静触点和一动断静触点。

2.4当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。

2.5 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。

2.6 静触点和限制片之间的距离应不大于0.3mm。

2.7 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，**整定值的调整，主要是改变动片和磁板间的气隙等。

2.8 不宜润滑继电器轴和轴承。

2.9 不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。

五、JL-D/22-1电流继电器的结构

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。
