JL-C/22-3电流继电器接线图及安装尺寸-上海上继科技有限公司

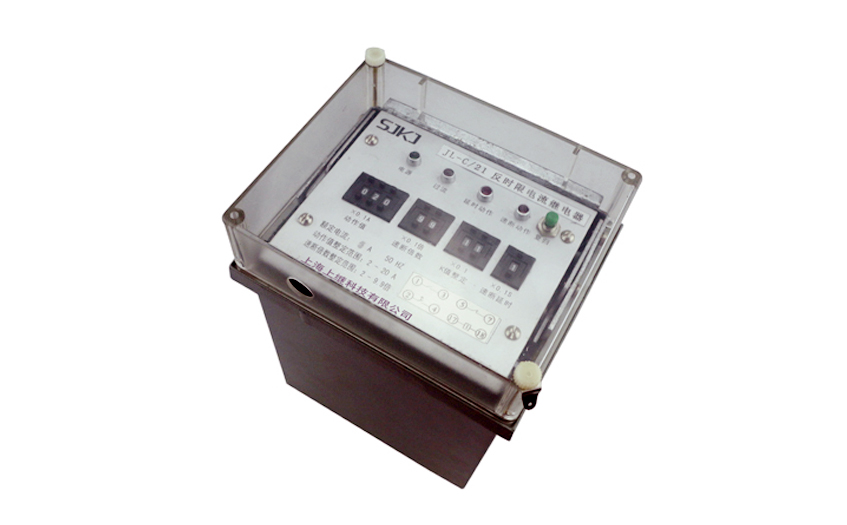

一、JL-C/22-3电流继电器的简介

电流继电器是电力系统继电保护中最常用的元件。电流继电器具有接线简单、动作迅速可靠、维护方便、使用寿命长等优点,作为保护元件广泛应用于电动机、变压器和输电线路的过载和短路的继电保护线路中。电流继电器的检测对象是电路或主要电器部件电流的变化情况,当电流超过(或低于)某一整定值时,继电器动作,完成继电器控制及保护作用。

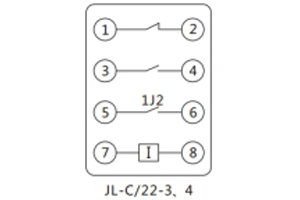

二、JL-C/22-3电流继电器的接线图

三、JL-C/22-3电流继电器的整定误差

a、在整定值范围内，整定平均误差的绝对值不大于3%；平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在标准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于4%。

c、在-10℃50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。

d、在辅助电压80～110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

四、JL-C/22-3电流继电器的原理

当电路过流时,继电器将按反时限或定时限延时动作并切断电路,且反时限或定时限以及延时时间的长短均可依靠拨动开关来灵活选择。静态电流继电器，采用进口集成电路构成。被测量的交流电流I~经隔离变流器后，在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态，反之，若直流电压Uo高于参考电压Ue,电平检测器输出负信号，本继电器处于不动作状态。

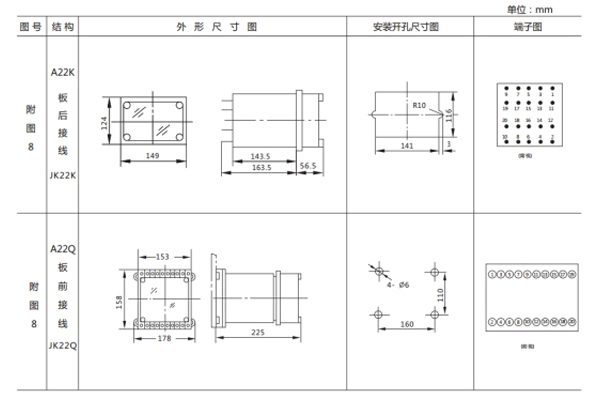

五、JL-C/22-3电流继电器的安装尺寸
