一、JZ-S/222静态可调延时中间继电器

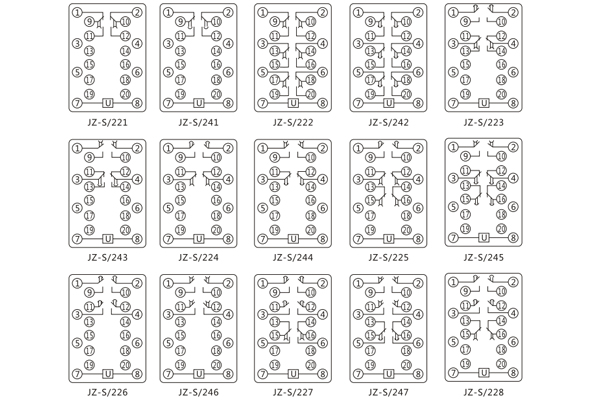

内部接线图及外引接线图

二、JZ-S/222静态可调延时中间继电器

特点

1.静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

2.功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

3.继电器触点容量大，工作寿命长。

4.继电器动作后有发光管指示，便于现场观察。

5.延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

三、JZ-S/222静态可调延时中间继电器

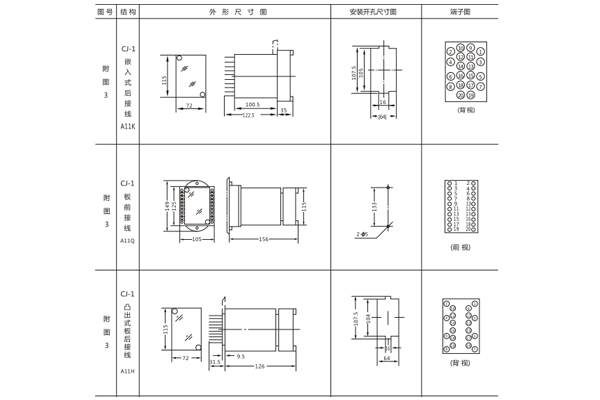

外形结构及开孔尺寸图

四、JZ-S/222静态可调延时中间继电器

用途JZS-222系列静态可调延时中间继电器用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。可根据需要自由调节通电延时或断电延时的时间。

五、JZ-S/222静态可调延时中间继电器

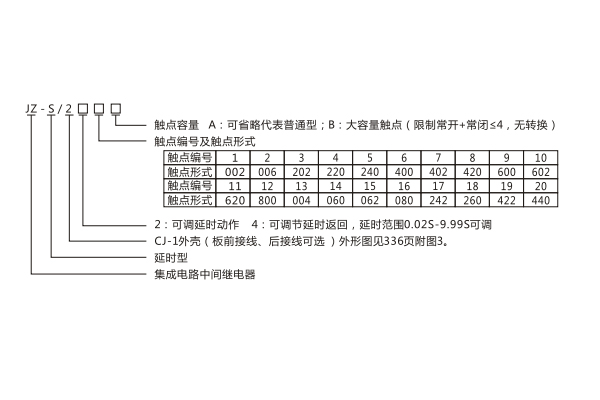

命名及含义
