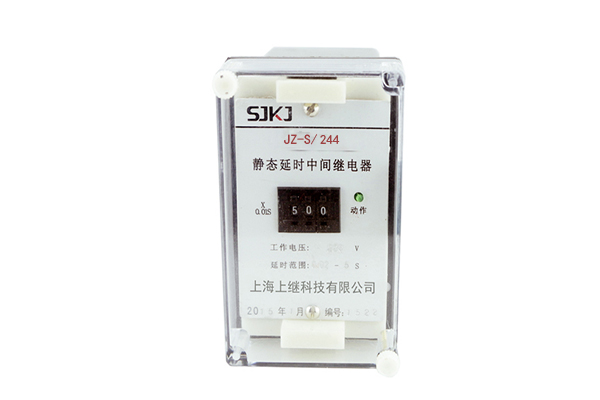

一、JZ-S/244静态可调延时中间继电器

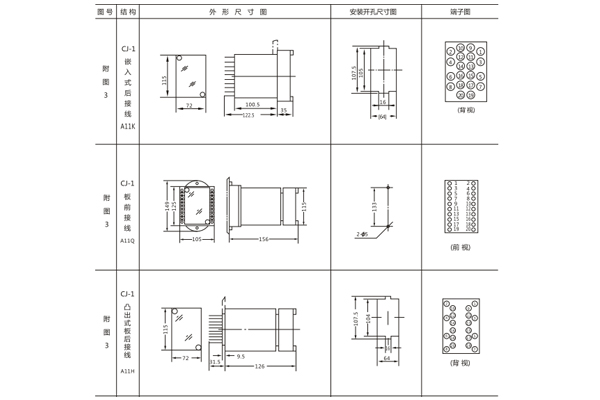

外形结构及开孔尺寸图

二、JZ-S/244静态可调延时中间继电器技术要求

触点性能

触点断开容量,交流:10A,250V AC;直流10A，28VDC。

触点**切换功率,交流:1800VA;直流:360W。

触点长期允许闭合电流:装置输出触点长期允许闭合电流为5A。

触点电气寿命:输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。

三、JZ-S/244静态可调延时中间继电器

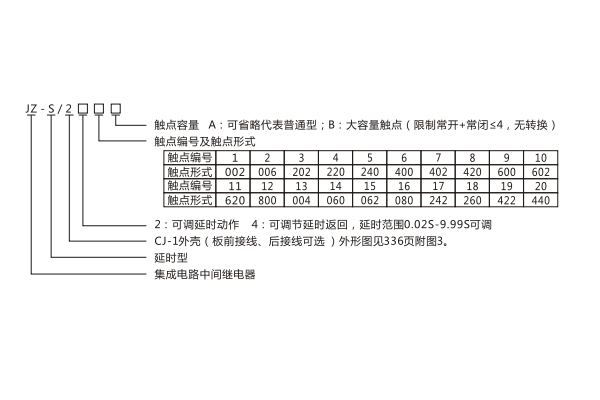

命名及含义

四、JZ-S/244静态可调延时中间继电器

用途JZS-244系列静态可调延时中间继电器用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。可根据需要自由调节通电延时或断电延时的时间。

五、JZ-S/244静态可调延时中间继电器

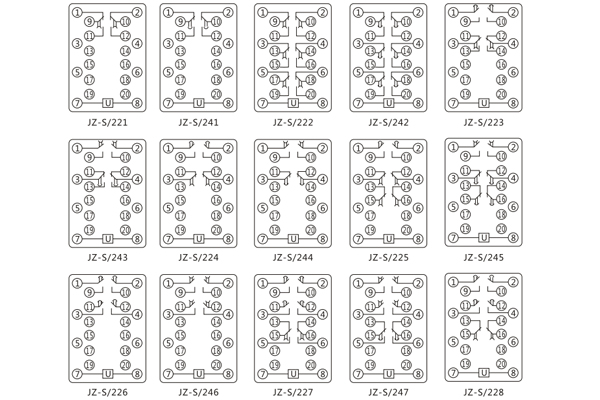

内部接线图及外引接线图

上海上继科技有限公司（专注中间继电器生产厂家）销售热线：021-57233089  QQ：1932551438

（以上内容仅供参考，上海上继科技有限公司有最终解释权}
