JL-B/23DK电流继电器安装尺寸及技术数据-上海上继科技有限公司

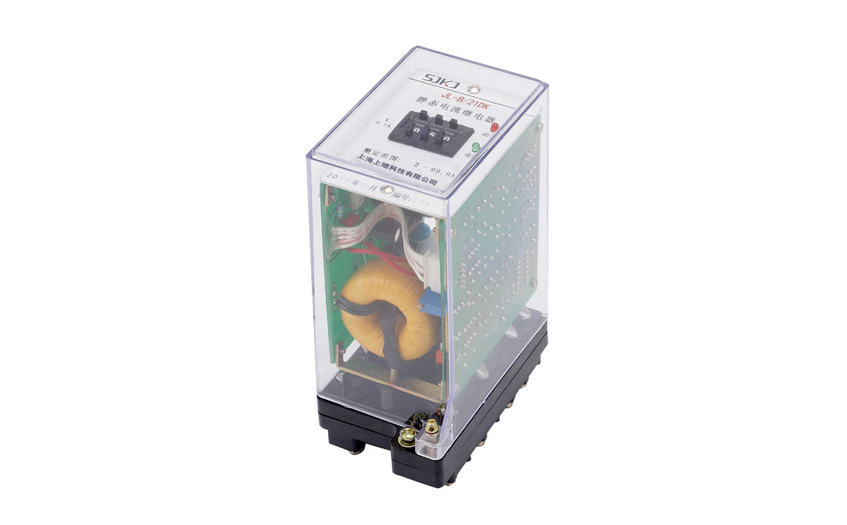

一、JL-B/23DK电流继电器的简介

电流继电器是电力系统继电保护中最常用的元件。电流继电器具有接线简单、动作迅速可靠、维护方便、使用寿命长等优点,作为保护元件广泛应用于电动机、变压器和输电线路的过载和短路的继电保护线路中。电流继电器的检测对象是电路或主要电器部件电流的变化情况,当电流超过(或低于)某一整定值时,继电器动作,完成继电器控制及保护作用。

二、JL-B/23DK电流继电器的技术数据

1 整定范围 0.5~9.99A，级差为0.01A

                2~99.9A，级差为0.1A

2 动作时间 1.2倍整定电流，动作时间不大于25mS。

                2倍整定电流，动作时间不大于20mS。

3 返回系数 过电流继电器：0.9~0.97；欠电流继电器：1.05~1.15。

4 整定误差 小于2%。

5 功耗 继电器动作，功耗小于5W，继电器不动作，功耗小于4W。

6 触点容量 在电压不大于250V时，触点连续接通电流为5A；

                在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W。

                在电压不大于250V时，功率因数COSΦ为0.4的交流电路中，可分断200VA。

7 触点寿命 电寿命：105 次， 机械寿命：106次。

8 绝缘电阻 继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。

9 介质强度 继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟 而不击穿，不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。

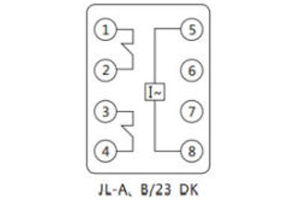

三、JL-B/23DK电流继电器的接线图

四、JL-B/23DK电流继电器的安装尺寸

五、JL-B/23DK电流继电器的结构

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。
