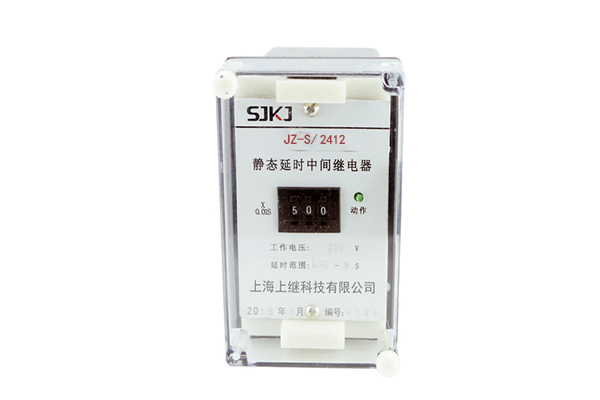

一、JZ-S/2412静态可调延时中间继电器

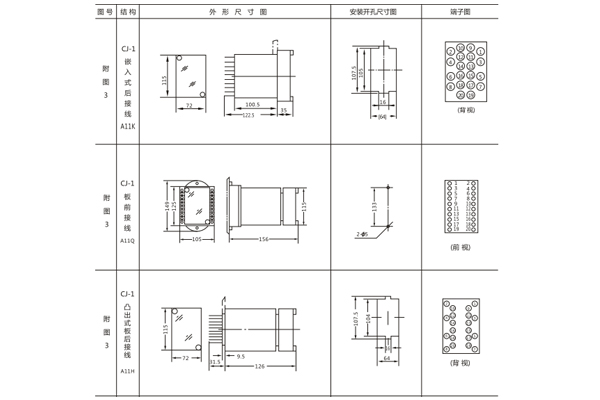

外形结构及开孔尺寸图

二、JZ-S/2412静态可调延时中间继电器技术要求

触点性能

触点断开容量,交流:10A,250V AC;直流10A，28VDC。

触点**切换功率,交流:1800VA;直流:360W。

触点长期允许闭合电流:装置输出触点长期允许闭合电流为5A。

触点电气寿命:输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。

三、JZ-S/2412静态可调延时中间继电器技术要求

额定值

电压额定值:额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值:动作电压直流应不大于额定电压70%，交流应不大于额定电压75%;

返回值:返回电压应不小于10%额定电压。

动作时间和返回时间大不于15ms。

功率消耗:在额定电压下不大于5W/5VA。

四、JZ-S/2412静态可调延时中间继电器

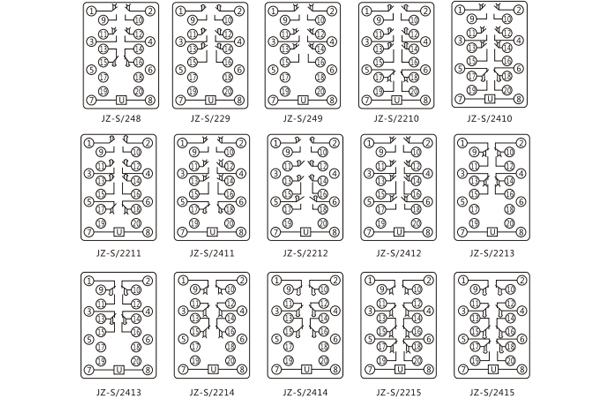

内部接线图及外引接线图

五、JZ-S/2412静态可调延时中间继电器

结构及原理

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。
