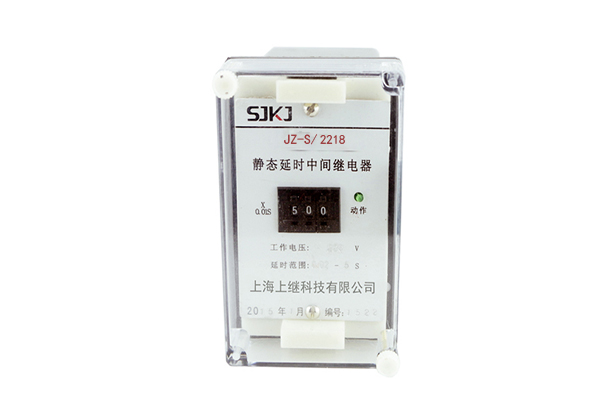

一、JZ-S/2218静态可调延时中间继电器

用途

JZS-2218系列静态可调延时中间继电器用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。可根据需要自由调节通电延时或断电延时的时间。

二、JZ-S/2218静态可调延时中间继电器

结构及原理

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

三、JZ-S/2218静态可调延时中间继电器

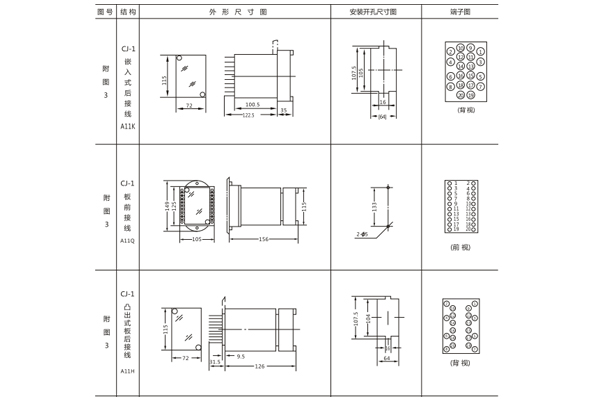

外形结构及开孔尺寸图

四、JZ-S/2218静态可调延时中间继电器技术要求

触点性能

触点断开容量,交流:10A,250V AC;直流10A，28VDC。

触点**切换功率,交流:1800VA;直流:360W。

触点长期允许闭合电流:装置输出触点长期允许闭合电流为5A。

触点电气寿命:输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。

五、JZ-S/2218静态可调延时中间继电器

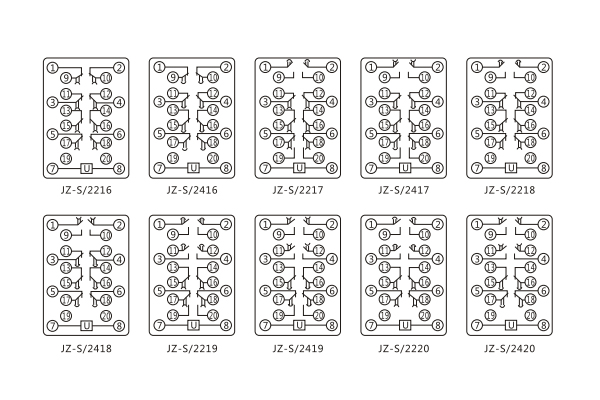

内部接线图及外引接线图
