JZ-S/342静态可调延时中间继电器结构原理及特点-上海上继科技有限公司

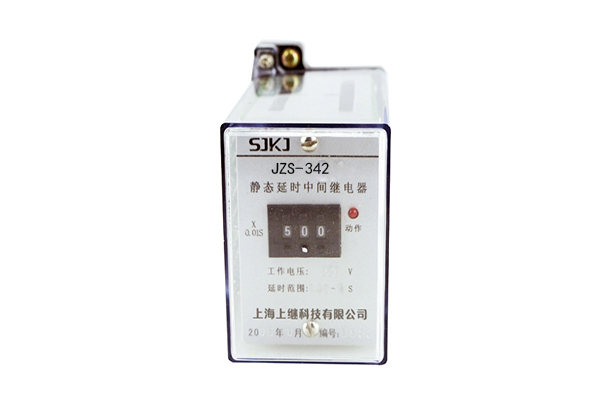

一、JZ-S/342静态可调延时中间继电器

特点

1.静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

2.功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

3.继电器触点容量大，工作寿命长。

4.继电器动作后有发光管指示，便于现场观察。

5.延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

二、JZ-S/342静态可调延时中间继电器

结构及原理

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

三、JZ-S/342静态可调延时中间继电器

用途

JZS-342系列静态可调延时中间继电器用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。可根据需要自由调节通电延时或断电延时的时间。

四、JZ-S/342静态可调延时中间继电器

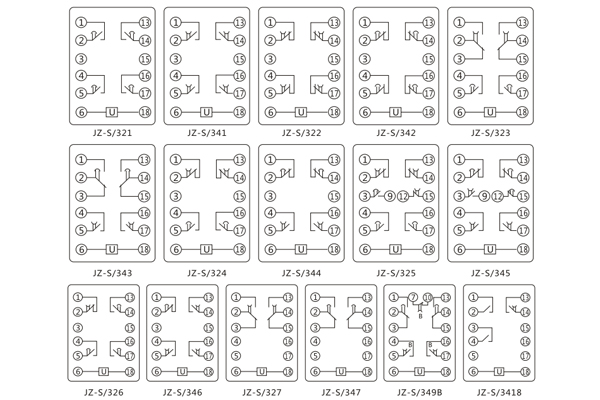

内部接线图及外引接线图

五、JZ-S/342静态可调延时中间继电器

概述

JZ-S/342静态延时中间继电器,用于各种继电保护和自动控制装置中,以增加保护盒控制回路的触点数量和触点容量,可自由调节所需的通电延时和断电延时。

六、JZ-S/342静态可调延时中间继电器

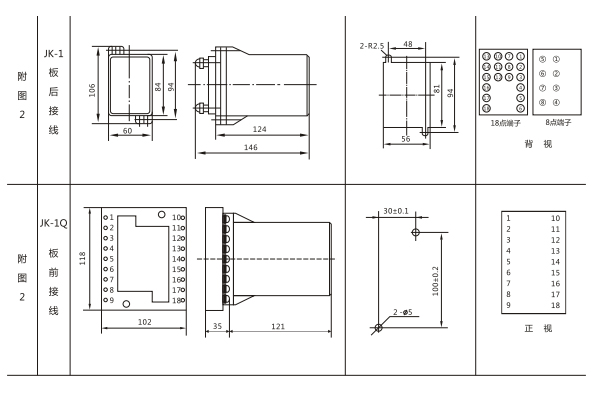

外形结构及开孔尺寸图
