一、JZ-S/424静态可调延时中间继电器

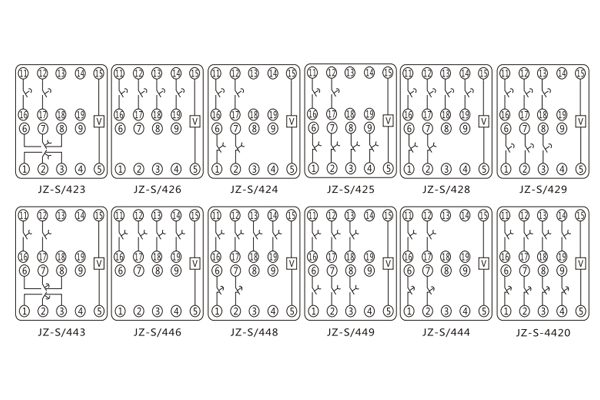

内部接线图及外引接线图

二、JZ-S/424静态可调延时中间继电器

用途

JZS-424静态可调延时中间继电器用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。可根据需要自由调节通电延时或断电延时的时间。

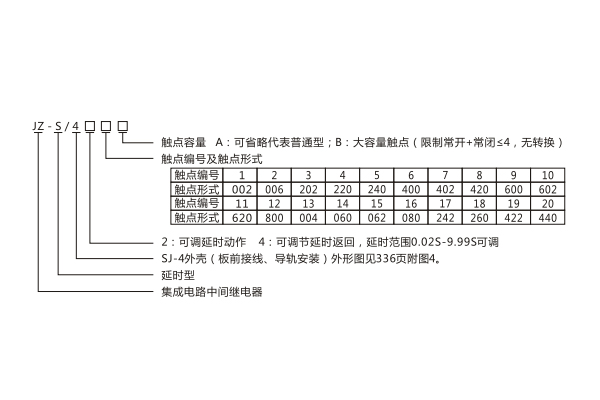

三、JZ-S/424静态可调延时中间继电器

命名及含义

四、JZ-S/424静态可调延时中间继电器技术要求

触点性能

触点断开容量,交流:10A,250V AC;直流10A，28VDC。

触点**切换功率,交流:1800VA;直流:360W。

触点长期允许闭合电流:装置输出触点长期允许闭合电流为5A。

触点电气寿命:输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。

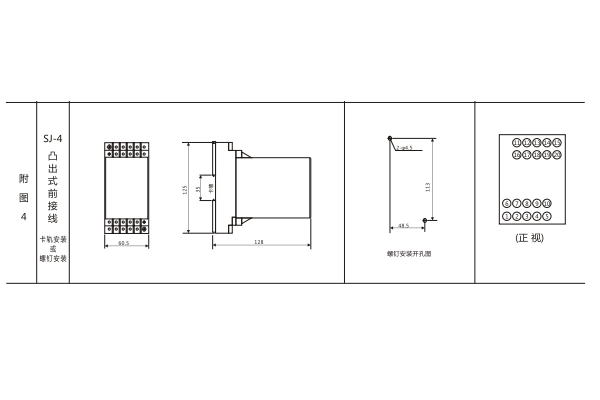

五、JZ-S/424静态可调延时中间继电器

外形结构及开孔尺寸图
