JL8-32电流继电器技术参数及接线图-上海上继科技有限公司

发表时间:2019-08-09 14:52 浏览次数:483 〖返回〗

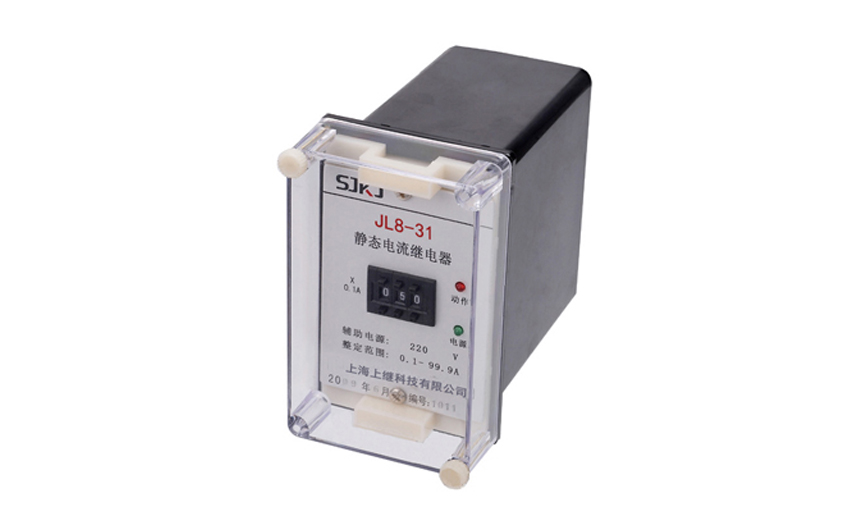

JL8-32电流继电器

一、JL8-32电流继电器的简介

电流继电器是电力系统继电保护中最常用的元件。电流继电器具有接线简单、动作迅速可靠、维护方便、使用寿命长等优点,作为保护元件广泛应用于电动机、变压器和输电线路的过载和短路的继电保护线路中。电流继电器的检测对象是电路或主要电器部件电流的变化情况,当电流超过(或低于)某一整定值时,继电器动作,完成继电器控制及保护作用。

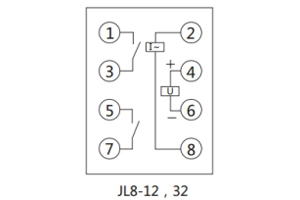

、JL8-32电流继电器的接线图

接线图

、JL8-32电流继电器的技术参数

1.额定值

a) 额定交流电流:0.1A、5A;

b) 频率:50Hz;

c) 额定辅助直流电压:48V、110V、220V。

2.电流整定范围: 0.1A~99.9A (整定范围在2A~99.9A者,不需要辅助电源)

3.功率消耗

a) 在额定辅助直流电压下:

b) 交流回路功耗:不大于1.5VA;

c) 直流回路功耗:不大于4W。

d) 无额定辅助直流电压下,在额定电流时继电器的交流回路功耗不大于1.5VA。

4.直流辅助电压允许变化范围: 220V,110V时0.8~1.1倍额定值,48V时0.9~1.1倍额定值。

5.动作时间

a) 1.2倍整定值时动作时间不大于25ms;

b) 2倍整定值时动作时间不大于20ms。

6.返回时间: 返回时间不大于25ms。

7.返回系数: 返回系数不小于0.85。

8.整定误差: 在基准条件下,电流整定误差不大于5%。

9.触点性能

继电器触点在电压不大于250V,电流不大于2A的直流有感负荷(时间常数为5ms±0.75ms)电路中,断开容量为50W;在电压不大于250V,电流不 大于1A的交流电路中(功率因数为0.4±0.1),断开容量为250VA。

10.绝缘电阻

继电器各电路对外露的非带电金属部分及无电气联系的各回路之间的绝缘电阻应不小于300MΩ。

11.介质强度 继电器各电路对外露的非金属部分之间,以及线圈电路对触点电路之间,应能承受2kV(有效值)、50Hz的交流试验电压,历时1min 试验,应无绝缘击穿或闪络现象。

12.工作条件

a) 使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏金属的气体及导电介质,不允许充满水蒸气及有严重的霉菌存在;

b) 使用地点不允许有较强的振动和冲击;

c) 使用地点应具有防御雨、雪、风、沙的设备;

d) 使用地点不允许超过1.5mT的外磁感应强度。

13.电气抗干扰继电器应符合GB7261和GB6261《静态型继电器及保护装置的电气抗干扰试验》。

、JL8-32电流继电器的使用维护

1.继电器使用前,需取去外壳,拔出机器,检查有无在运输中产生的损坏,如动片碰到磁板,游丝各圈相碰,动牌轴上的摩擦等,为此,将继电器的指针整定在第一整定点上,用手将可动系统往磁板方向转动,然后放开,可动系统应当转回到原来位置直到止档,然后进行必要的调整和整定。

2.继电器在重新调整时,必须保证:

2.1可动系统的轴向活动量在0.15~0.3mm之间。

2.2动片与磁极间的气隙,应当保证继电器在规定的任何工作情况下,动片和磁板不得相碰。

2.3具有动合触点和动断触点的继电器,桥形触点不得同时接触一动合静触点和一动断静触点。

2.4当指针由第一刻度值旋向最终刻度值时,游丝各圈不相碰。

2.5 继电器动作时,桥形触点应当在静触点的中心线上滑动(公差±lmm),动、静触点总气隙不小于2mm。

2.6 静触点和限制片之间的距离应不大于0.3mm。

2.7 在调整继电器的动作值时,最小整定值的调整主要是改变游丝反作用力的大小,**整定值的调整,主要是改变动片和磁板间的气隙等。

2.8 不宜润滑继电器轴和轴承。

2.9 不允许用砂纸或其它粗造材料清洁触点,宜用锋利的刀刃或清洁的细磨石清洁触点,然后用清洁的、柔软的布片擦干净,避免用手指接触触点。

、JL8-32电流继电器的原理

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
