JWL-12电流继电器参数及开孔尺寸-上海上继科技有限公司

一、JWL-12电流继电器的介绍

电流继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

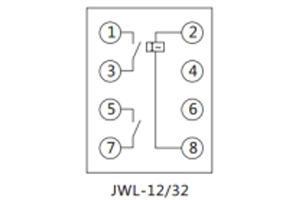

二、JWL-12电流继电器的接线图

三、JWL-12电流继电器的参数

1、功率消耗：交流回路功耗小于1.5VA(交流额定值5A时)。

2、整定误差

a、整定值在2-99.9A范围内，整定平均误差的绝对值不大于3%；

 平均误差=(5次测量平均值-整定值)/整定值×100%。

 b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

 c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。

 3、交流额定值：5A，50Hz(可长期接通15A电流)。

 4、动作时间: 1.1倍整定值的动作时间不大于40ms；2倍整定值的动作时间不大于35ms。

 5、返回系数：0.85-0.95

 6、 返回时间：不大于27ms。

四、JWL-12电流继电器的结构

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

五、JWL-12电流继电器的开孔尺寸
