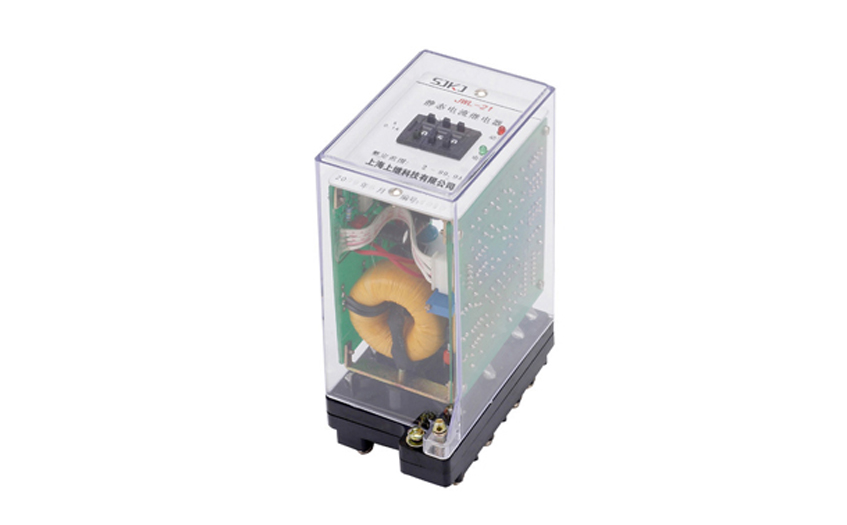

一、JWL-21电流继电器的介绍

电流继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

二、JWL-21电流继电器的技术数据

1、功率消耗：交流回路功耗小于1.5VA(交流额定值5A时)。

2、整定误差

a、整定值在2-99.9A范围内，整定平均误差的绝对值不大于3%；

 平均误差=(5次测量平均值-整定值)/整定值×100%。

 b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

 c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。

 3、交流额定值：5A，50Hz(可长期接通15A电流)。

 4、动作时间: 1.1倍整定值的动作时间不大于40ms；2倍整定值的动作时间不大于35ms。

 5、返回系数：0.85-0.95

 6、 返回时间：不大于27ms。

三、JWL-21电流继电器的使用维护

1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。

2.继电器在重新调整时，必须保证：

2.1可动系统的轴向活动量在0.15~0.3mm之间。

2.2动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。

2.3具有动合触点和动断触点的继电器，桥形触点不得同时接触一动合静触点和一动断静触点。

2.4当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。

2.5 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。

2.6 静触点和限制片之间的距离应不大于0.3mm。

2.7 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，**整定值的调整，主要是改变动片和磁板间的气隙等。

2.8 不宜润滑继电器轴和轴承。

2.9 不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。

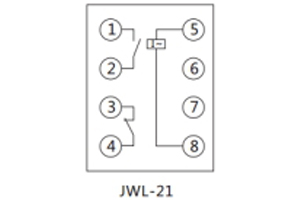

四、JWL-21电流继电器的接线图

五、JWL-21电流继电器的结构

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。
