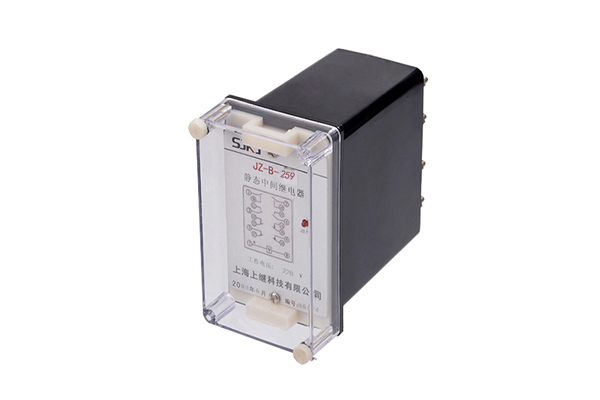

JZ-B-259静态可调延时中间继电器开孔尺寸及结构原理-上海上继科技有限公司

一、JZ-B-259静态防跳中间继电器

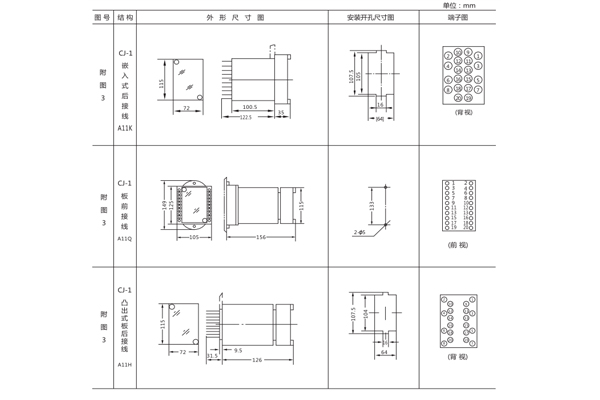

外形尺寸及开孔尺寸图

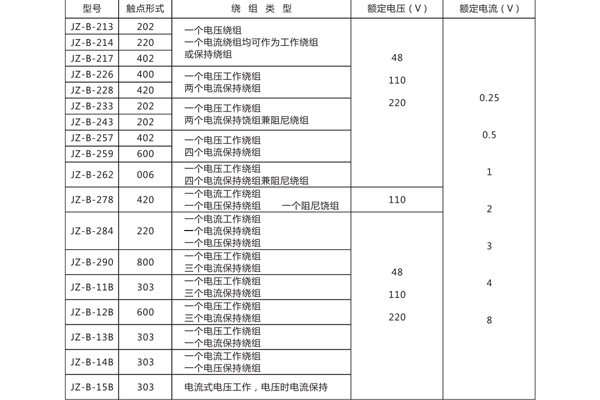

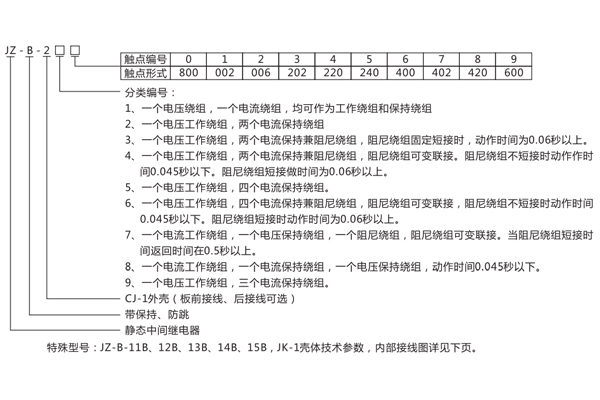

二、JZ-B-259静态防跳中间继电器

型号命名及含义

三、JZ-B-259静态防跳中间继电器

技术条件

动作值、保持值

动作电压一般为50%额定电压值;动作电流为50%额定电流值

具有电流保持绕组的继电器保持电流为50%额定电流, 具有电压保持绕组的继电器保持电压为50%额定电压。

返回值  额定值的50%

功率消耗  电压绕组<1.2W  电流绕组<2W  辅助电源<3W

热稳定性  环境温度+40°C时

电压绕组长期承受110%额定电压温升不超过65°C

电流绕组能长时l间承受三倍额定电流。

绝缘电阻  继电器电路与导磁体之间、在电气上无联系的各电路之间,用开路电压为500V的测试仪测定其绝缘电阻值应不小于300MΩ。

介质强度  继电器电路与导磁体之间及电气上无联系的各电路之间能耐受交流50Hz、电压2000V,历时1min。

继电器线圈绕组间能耐受交流50Hz、 电压500V历时1min。

寿命  电寿命>10⁵次     机械寿命>10⁶次。

四、JZ-B-259静态防跳中间继电器

使用条件

环境温度  -25°C~+50°C

海拔高度  2000M及以下

周围空气的相对温度,最湿月的月平均**相对湿度为90%。

周围的磁感应强度不大于0.5mT。

使用地点不允许有较强的振动与冲动。

使用地点不允许有爆炸危险的介质,周围介质不含有腐蚀金属盒破坏绝缘的气体及导电介质,不允许充满水蒸汽及有较严重的霉菌.

使用地点应具有防雨、雪、风、沙的设施。
