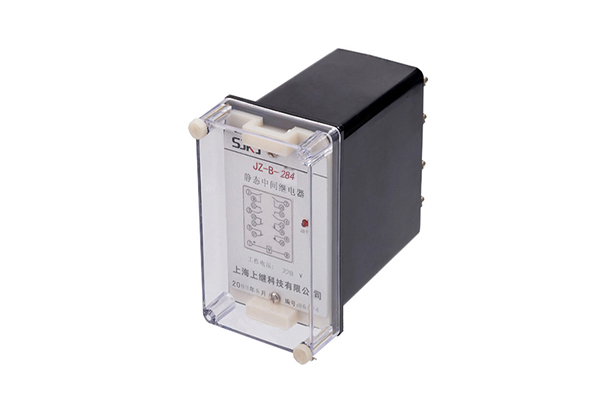

一、JZ-B-284静态防跳中间继电器

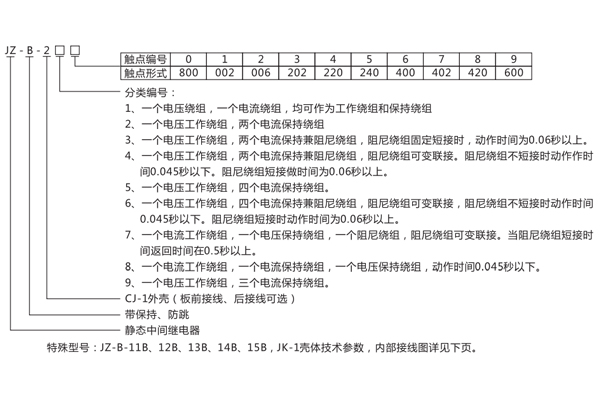

型号命名及含义

二、JZ-B-284静态可调延时中间继电器

结构及原理

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

三、JZ-B-284静态防跳中间继电器

使用条件

环境温度  -25°C~+50°C

海拔高度  2000M及以下

周围空气的相对温度,最湿月的月平均**相对湿度为90%。

周围的磁感应强度不大于0.5mT。

使用地点不允许有较强的振动与冲动。

使用地点不允许有爆炸危险的介质,周围介质不含有腐蚀金属盒破坏绝缘的气体及导电介质,不允许充满水蒸汽及有较严重的霉菌.

使用地点应具有防雨、雪、风、沙的设施。

四、JZ-B-284静态防跳中间继电器

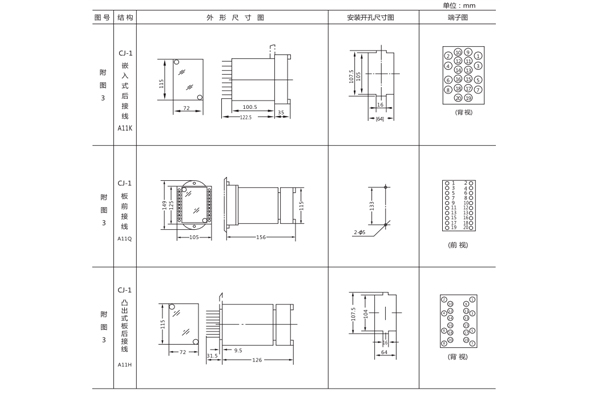

外形尺寸及开孔尺寸图

五、JZ-B-284静态防跳中间继电器

用途

JZ-B-284静态防跳中间继电器用于电力系继电保护和自动控制装置中 , 增加保护和控制回路触点数量和触点容量。JZ-B静态防跳中间继电器采用集成电器原理机构客服了电磁继电器的触点调节困难间题,具有可靠性高,抗振性强等优点。
