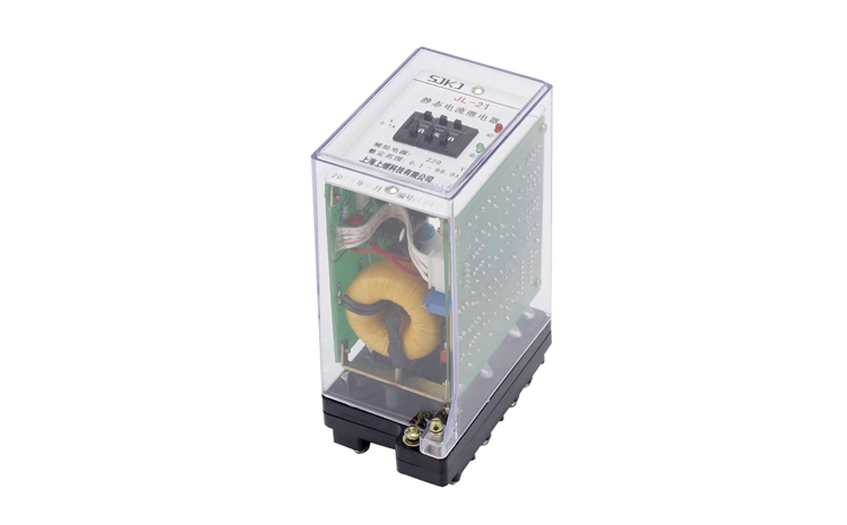

一、JL-23电流继电器的概述

JL-23静态电流继电器(以下简称本继电器)用于发电机、变压器和輸电线的过负新口短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快,返回系数高、 整定直观方便、范围宽,提供直流辅助电源后完全可替代电磁型电流继电器,辅助电源采用开关电源变换,交直流通用,工作范围大,从100-300V均能可靠工作。

 JL-23静态电流继电器分为三个系列: JL-10、20、30、分别替代DL-10、 DL-20、 DL-30等系列电磁型电流继电器。 JL系列静态电流继电器采用拔码开关整定电流値,整定范围为0.1-99.9A,改变整定値无需校验,整定范围宽,有利于用户压缩库存品种。

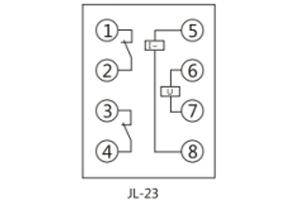

二、JL-23电流继电器的接线图

三、JL-23电流继电器的原理

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

四、JL-23电流继电器的整定误差

a、在整定值范围内，整定平均误差的绝对值不大于3%；平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在标准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于4%。

c、在-10℃50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。

d、在辅助电压80～110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

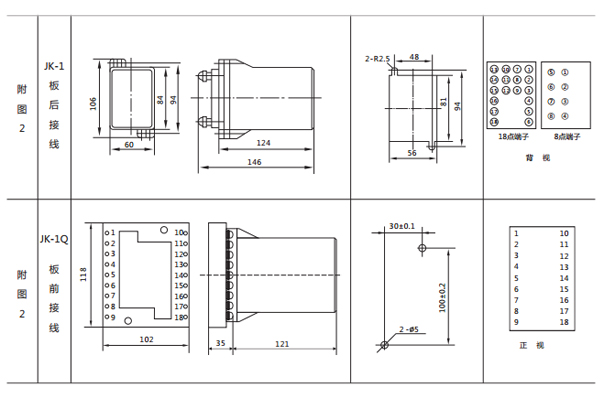

五、JL-23电流继电器的开孔尺寸
