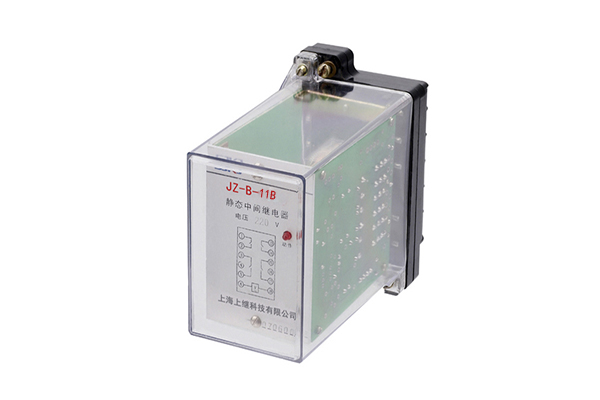

一、JZ-B-11B静态可调延时中间继电器

结构及原理

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

二、JZ-B-11B静态防跳中间继电器

使用条件

环境温度  -25°C~+50°C

海拔高度  2000M及以下

周围空气的相对温度,最湿月的月平均**相对湿度为90%。

周围的磁感应强度不大于0.5mT。

使用地点不允许有较强的振动与冲动。

使用地点不允许有爆炸危险的介质,周围介质不含有腐蚀金属盒破坏绝缘的气体及导电介质,不允许充满水蒸汽及有较严重的霉菌.

使用地点应具有防雨、雪、风、沙的设施。

三、JZ-B-11B静态防跳中间继电器

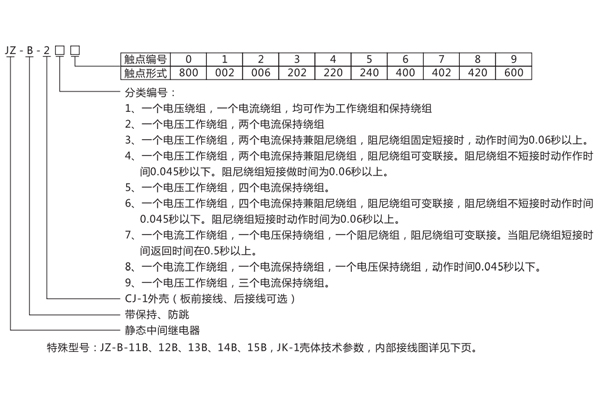

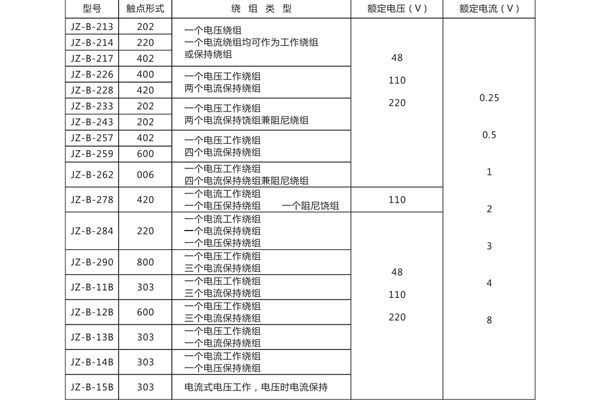

型号命名及含义

四、JZ-B-11B静态防跳中间继电器

技术条件

动作值、保持值

动作电压一般为50%额定电压值;动作电流为50%额定电流值

具有电流保持绕组的继电器保持电流为50%额定电流, 具有电压保持绕组的继电器保持电压为50%额定电压。

返回值  额定值的50%

功率消耗  电压绕组<1.2W  电流绕组<2W  辅助电源<3W

热稳定性  环境温度+40°C时

电压绕组长期承受110%额定电压温升不超过65°C

电流绕组能长时l间承受三倍额定电流。

绝缘电阻  继电器电路与导磁体之间、在电气上无联系的各电路之间,用开路电压为500V的测试仪测定其绝缘电阻值应不小于300MΩ。

介质强度  继电器电路与导磁体之间及电气上无联系的各电路之间能耐受交流50Hz、电压2000V,历时1min。

继电器线圈绕组间能耐受交流50Hz、 电压500V历时1min。

寿命  电寿命>10⁵次     机械寿命>10⁶次。

五、JZ-B-11B静态防跳中间继电器

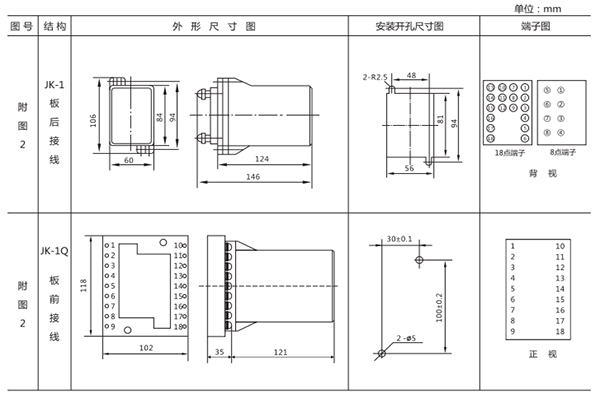

外形尺寸及开孔尺寸图
