ZJ3-4E/80中间继电器接线图及技术参数-上海上继科技有限公司

一、ZJ3-4E/80中间继电器的应用范围

ZJ3-4E/80快速中间继电器用于电力系统二次回路继电保护和自动控制线路中,用来增加保护和控制回路的触点数量和触点容量。

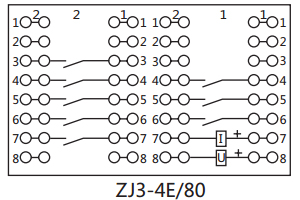

二、ZJ3-4E/80中间继电器的接线图

三、ZJ3-4E/80中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。

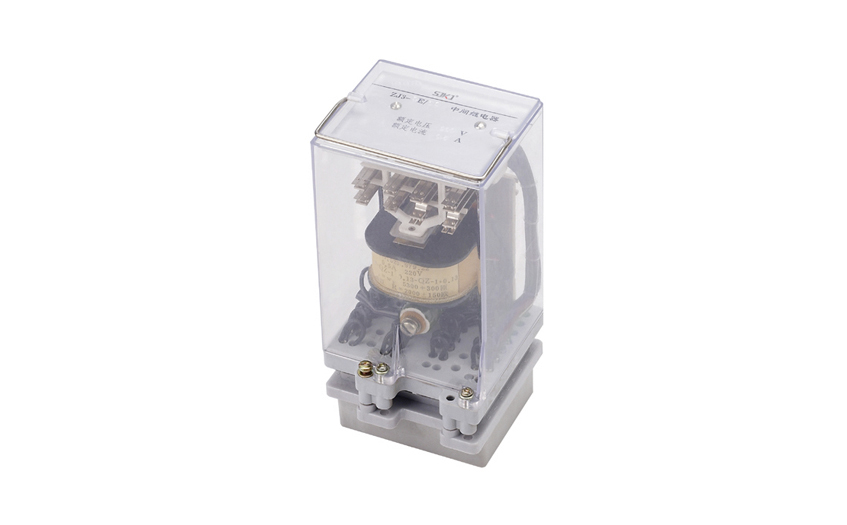

四、ZJ3-4E/80中间继电器的结构

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

五、ZJ3-4E/80中间继电器的技术参数

●额定工作电压：220V、110V、48V、24V。

●额定工作电流：0.25A、0.5A、lA、2A、4A。

●额定保持电流：0.25A、0.5A、IA、2A、4A。

●接点形式：8动合；4动合4动断；6动合2动断。

●动作值：电压型继电器的动作电压为50～70％的额定电压值；电流型继电器的动作电流不大于80％额定电流。

●保持值：电流保持时不大于80％额定保持值；电压保持绕组的继电器，保持电压不大于70％额定保持值。

●返回值：不小于额定值的5％。

●动作时间：不大于7ms。

●功率消耗：不大于8W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
