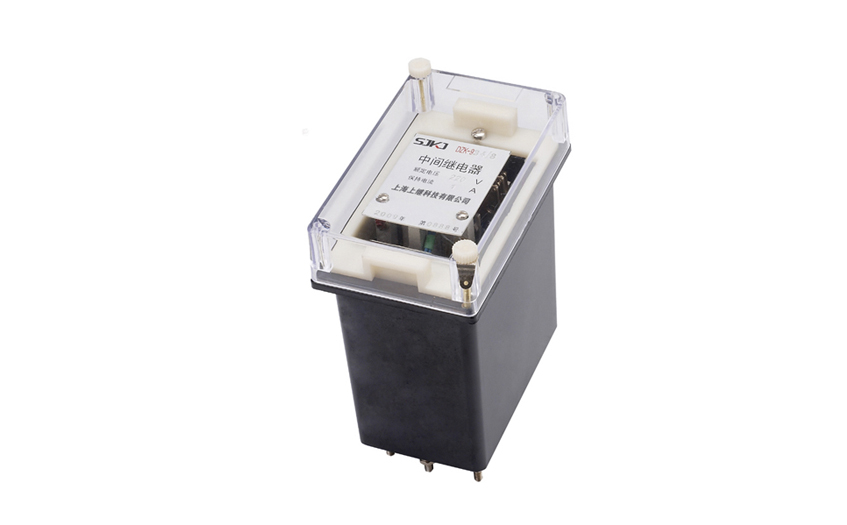

一、DZK-916中间继电器的介绍

用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

二、DZK-916中间继电器的技术数据

●额定工作电压：DC：220V、110V、48V、24V。

●额定工作电流：DC：0.25A、0.5A、lA、1.5A、2A、4A、8A。

●额定保持电流：DC：0.25A、0.5A、lA、2A、4A、8A。

●额定保持电压：DC：220V、110V、48V、24V。

●动作值：在周围环境温度为20 ±2℃的条件下，电压型的动作电压为50％-70％的额定电压；电流型的动作电流不大于80％额定电流。

●返回值：周围环境温度为20±2℃的条件下，返回值不小于5％额定值。

●保持值：在周围环境温度为20±2C的条件下

a.具有电流保持绕组的产品，其自保持电流不大于80％额定保持电流值；

b.具有电压保持绕组的产品，其保持电压不大于70％额定保持电压值。

●动作时间：在周围环境温度为20 ±2℃的条件下，工作绕组施加激励量为额定值，D2K-900/8动作时间不大于8ms，DZK-900/4动作时间不大于4ms(四对触点以上增加0.5ms)。DZK-900/4电流型产品动作时间不大于5ms(四对触点以上增加0.5ms)。

●返回时间：在周围互不干涉温度为20±2℃的条件下，DZK-900/8返回时间不大于5ms，DZK-900/4返回时间不大于2ms。

●功率消耗：不大于10W(包括外附电阻)。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。 输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

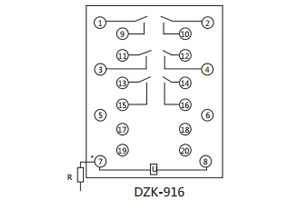

三、DZK-916中间继电器的接线图

四、DZK-916中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

五、DZK-916中间继电器的结构

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。
