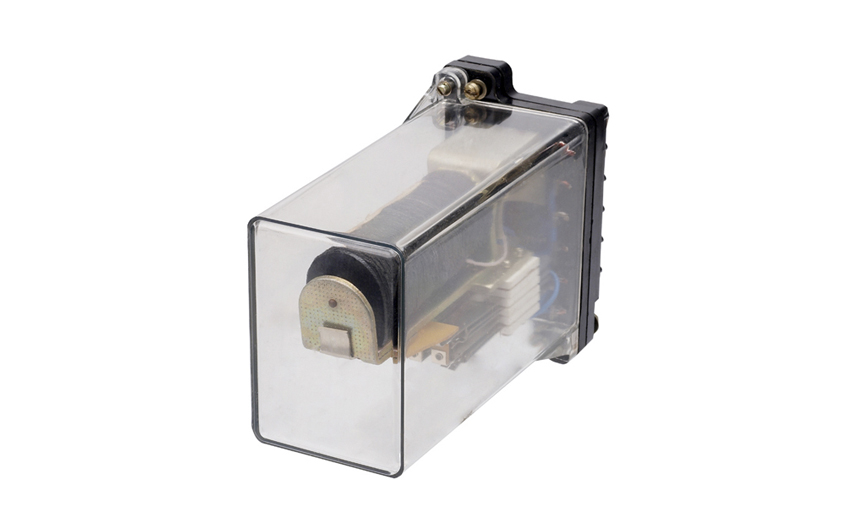

一、DZ-700/1420中间继电器的概述

DZ-700-1420中间继电器做为一种辅助继电器，用于直接操作的各种保护和自动控制装置中，以增加触点的数量及容量。

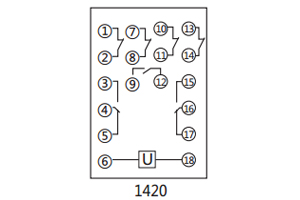

二、DZ-700/1420中间继电器的接线图

三、DZ-700/1420中间继电器的参数

DZ-700-1420中间继电器主要技术数据见表

注：触点形式由4位数字组成，左起第一位表示动合触点数量；第二位表示动断触点数量；第三位表示转换触点数量；第四位表示过渡转换触点数量。

四、DZ-700/1420中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。

五、DZ-700/1420中间继电器的安装尺寸
