一、DZ-431/8040中间继电器的概述

DZ-431/8040中间继电器用于交直流操作的各种保护和自动控制装置中，以增加触点的数量和容量。其中DZ-431型用于直流回路，DZ-432型用于交流回路。

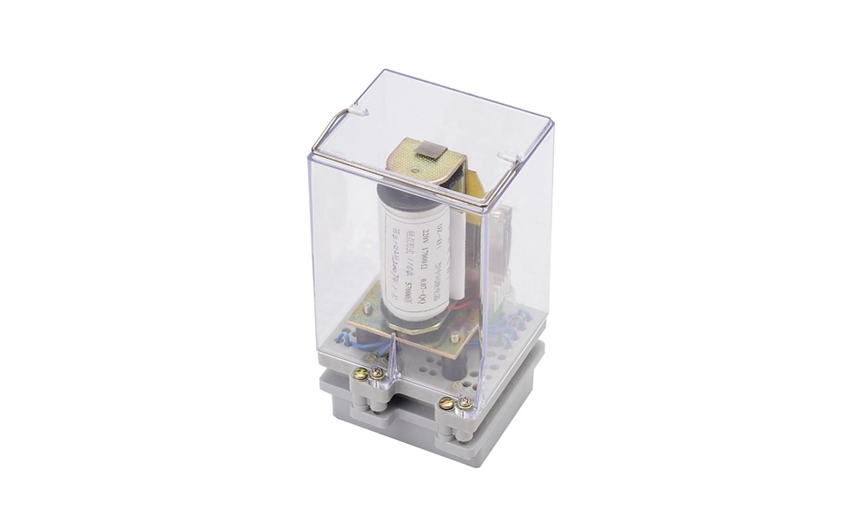

二、DZ-431/8040中间继电器的结构

继电器动作原理为电磁式。 该继电器基本壳体采用JCK-10系列壳体组件中JCK-11/3壳体。有凸出式前接线及后接线。

三、DZ-431/8040中间继电器的参数

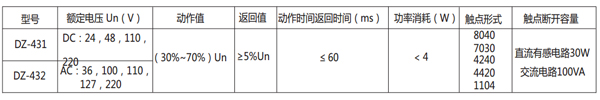

DZ-431/8040中间继电器主要技术数据见表。

注：触点组合形式及数量用4位数字代码表征，列于型号之后，依次表示动合，动断、转换、过渡转换。

如：DZ-431/4022为4动合、0（无）动断、2转换、2过渡转换，余类推。

四、DZ-431/8040中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。

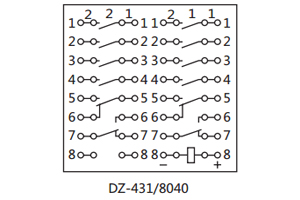

五、DZ-431/8040中间继电器的接线图
