一、JZ-GJ-430端子排静态中间继电器概述

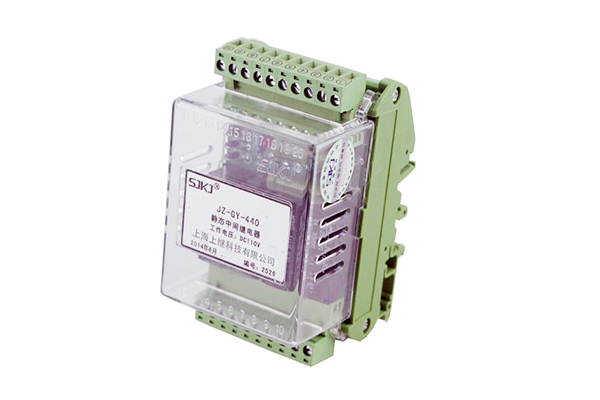

JZ-GJ-430端子排静态中间继电器用于各种保护和自动控制线路中,以增加保护和控制回路的触点数量和触点容量。JZ-GY(J)-011端子排静态中间继电器由电子元器件和精密小型继电器等构成, 是电力保护中间继电器更新换代**产品,继电器有以下特点：

1、本继电器采用线圈电压较低的多个优质密封小型继电器组合而成,防潮、防尘、不断线,可靠性高,克服了电磁型中间继电器导线过细易断线的缺点。

2、功耗小,温升低,不需外附大功率电阻, 35mm卡轨安装、接线方便。

3、继电器触点容量大,工作寿命长。

4、继电器动作后有发光管指示,便于现场观察。

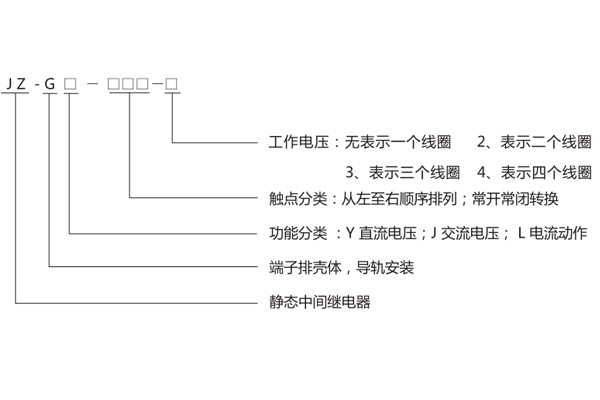

二、JZ-GJ-430端子排静态中间继电器型号分类及含义

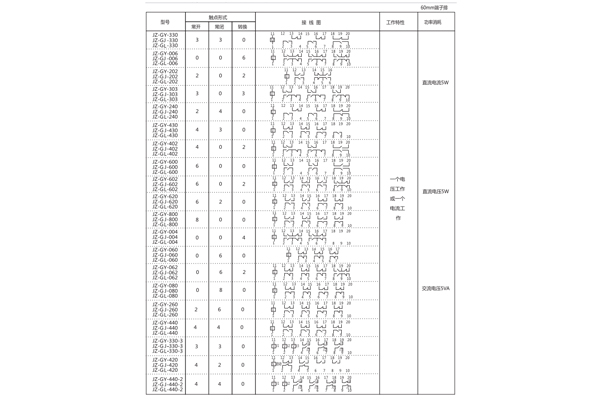

三、JZ-GJ-430端子排静态中间继电器参数及内部端子外引接线图

四、JZ-GJ-430端子排静态中间继电器技术要求

1、额定值:额定电压DC/AC48V, 110V, 220V, AC380V;

2、动作值:动作电压直流应不大于额定电压70% ,交流应不大于额定电压75% ;

3、返回值:返回电压应不小于10%额定电压;

4、动作时间和返回时间大不于20ms;

5、触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过5A,功率因数为cosΦ=0.4±0.1的交流电路中,断开容量为500VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A;

6、功率消耗:在额定电压不大于5W/5VA;

7、绝缘耐压:继电器所有电路对外壳及非带电金属部分,以及在电气上无联系的各电路之间耐受交流50HZ,电压KV历时1分钟试验无击穿。

五、JZ-GJ-430端子排静态中间继电器电磁兼容

A，震荡波抗扰度检验符合IEC60255-22-1:1988的规定:III级;

B，静电放电抗扰度检验符合IEC60255-22-2:1996的规定:III级;

C，射频电磁场辐射抗扰度检验符合IEC60255-22-2:1989的规定:III级;

d，电快速瞬变脉冲群抗扰度检验符合IEC60255-22-4:1992的规定:IV级;

e，浪涌抗扰度检验符合IEC60255-22-5:2002的规定:III级;

f，射频传导抗扰度检验符合IEC60255-22-6:2001的规定:III级;

g，工频抗扰度检验符合IEC50255-22-7:2003的规定:A级;

h，工频磁场抗扰度检验符合IEC61000-4-8:1993的规定:V级;

i，脉冲磁场抗扰度检验符合IEC61000-4-9:1993的规定:IV级;

j，阻尼震荡磁场抗扰度检验符合IEC61000-4-10:1993的规定:IV级;

K，谐波电流发射限值检验符合IEC61000-3-2:2001的规定:A级;

l，电压波动和闪烁的限制检验符合IEC61000-3-3:1994的规定;

m，传导发射限值检验符合IEC60255-25:2000的规定。
