一、DZY-421中间继电器的介绍

用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

二、DZY-421中间继电器的参数

⒈动作电压：不大于70%额定值。

⒉返回电压：不小于5%额定值。

⒊动作时间：不大于0.02S（额定值下）。

⒋返回时间：不大于0.02S（额定值下）。

⒌电气寿命：继电器在正常负荷下，电寿命不低于1万次。

⒍功率消耗：直流回路不大于4W，交流回路不大于5VA。

⒎触点容量：在电压不超过250V、电流不超过1A的直流有感负荷（时间常数τ=5±0.75ms）中，断开容量为50W；在电压不超过250V、电流不超过3A的交流回路中为250VA（功率因数CosΦ=0.4±0.1），允许长期接通5A电流。

⒏绝缘电阻：

下列部位用开路电压500V兆欧表测量其绝缘电阻应≥300MΩ（常温下）。

①导电端子与外露非带电金属或外壳之间；②动、静触点之间；③常开触点与常闭触点之间；④触点与电压回路之间。

⒐介质强度：

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。

⒑抗干扰性能：继电器的抗干扰应符合 DL478-92《静态继电保护及自动装置通用技术条件》中的有关规定。

三、DZY-421中间继电器的结构

1.本继电器为阀型电磁式继电器。线圈装在“U”形导磁体上, 导磁体上面有一个活动的衔铁, 导磁体两侧装有两排触点弹开。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时, 衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置 ,准备下次工作。

2.本继电器的“U”形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、 DZL和DZJ型只装一个线圈,  而对于DZB, DZS, DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.本继电器的外壳是随着开关柜体的不断改进而最新研发的新产品,为凸出式固定结构 ,柜内固定按装板前接线,也可以安装在35mm的导轨上,具有体积小、外形直观、安装接线方便等优点,填补了我国电力系统继电器没有导轨安装的空白。

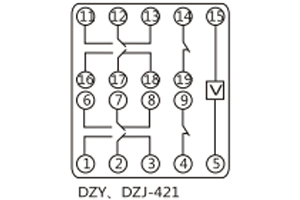

四、DZY-421中间继电器的接线图

五、DZY-421中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。
