DZY-424中间继电器参数及接线图-上海上继科技有限公司

一、DZY-424中间继电器的简介

中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离.至使控制方和被控方无电器上的连接,而达到安全控制目的。

二、DZY-424中间继电器的参数

⒈动作电压：不大于70%额定值。

⒉返回电压：不小于5%额定值。

⒊动作时间：不大于0.02S（额定值下）。

⒋返回时间：不大于0.02S（额定值下）。

⒌电气寿命：继电器在正常负荷下，电寿命不低于1万次。

⒍功率消耗：直流回路不大于4W，交流回路不大于5VA。

⒎触点容量：在电压不超过250V、电流不超过1A的直流有感负荷（时间常数τ=5±0.75ms）中，断开容量为50W；在电压不超过250V、电流不超过3A的交流回路中为250VA（功率因数CosΦ=0.4±0.1），允许长期接通5A电流。

⒏绝缘电阻：

下列部位用开路电压500V兆欧表测量其绝缘电阻应≥300MΩ（常温下）。

①导电端子与外露非带电金属或外壳之间；②动、静触点之间；③常开触点与常闭触点之间；④触点与电压回路之间。

⒐介质强度：

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。

⒑抗干扰性能：继电器的抗干扰应符合 DL478-92《静态继电保护及自动装置通用技术条件》中的有关规定。

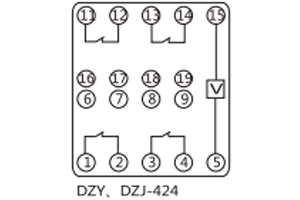

三、DZY-424中间继电器的接线图

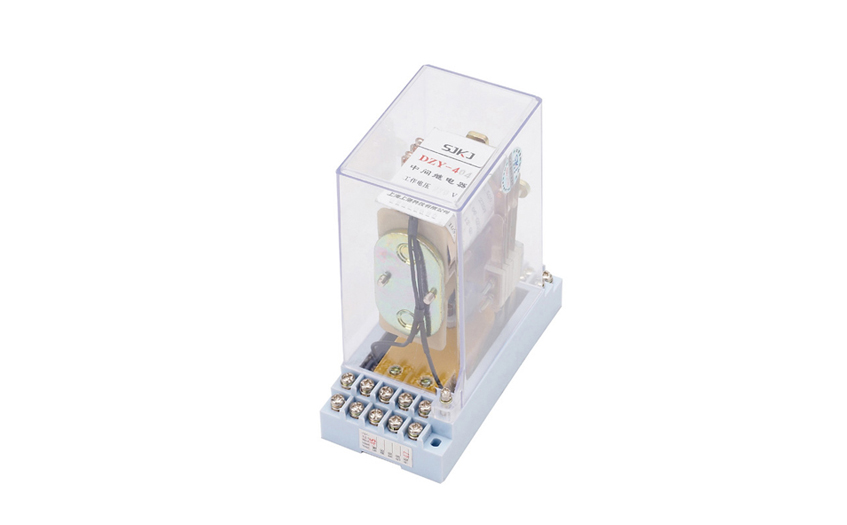

四、DZY-424中间继电器的结构

1.本继电器为阀型电磁式继电器。线圈装在“U”形导磁体上, 导磁体上面有一个活动的衔铁, 导磁体两侧装有两排触点弹开。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时, 衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置 ,准备下次工作。

2.本继电器的“U”形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、 DZL和DZJ型只装一个线圈,  而对于DZB, DZS, DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.本继电器的外壳是随着开关柜体的不断改进而最新研发的新产品,为凸出式固定结构 ,柜内固定按装板前接线,也可以安装在35mm的导轨上,具有体积小、外形直观、安装接线方便等优点,填补了我国电力系统继电器没有导轨安装的空白。

五、DZY-424中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。
