一、DZY-426中间继电器的概述

DZY-426导轨式中间继电器用于各种保护和自动控制装置中 , 以增加保护和控制回路的触点数量和触点容量。

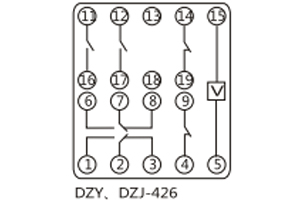

二、DZY-426中间继电器的接线图

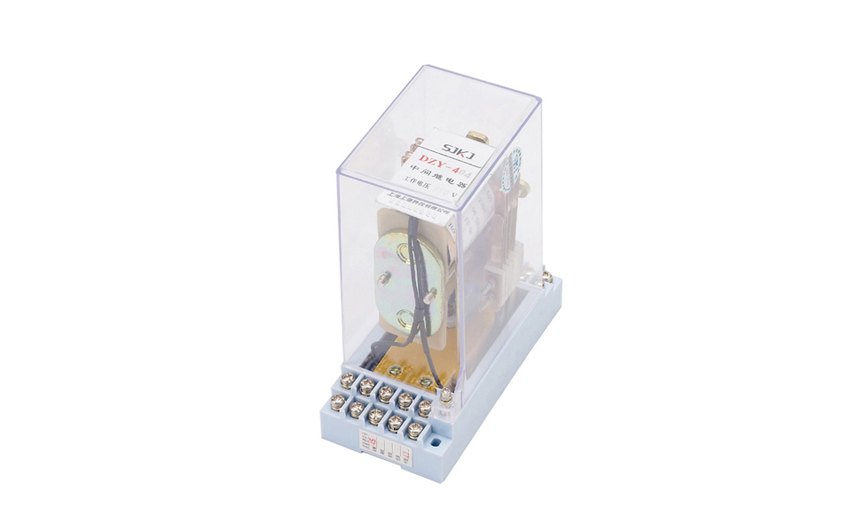

三、DZY-426中间继电器的结构

1.本继电器为阀型电磁式继电器。线圈装在“U”形导磁体上, 导磁体上面有一个活动的衔铁, 导磁体两侧装有两排触点弹开。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时, 衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置 ,准备下次工作。

2.本继电器的“U”形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、 DZL和DZJ型只装一个线圈,  而对于DZB, DZS, DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.本继电器的外壳是随着开关柜体的不断改进而最新研发的新产品,为凸出式固定结构 ,柜内固定按装板前接线,也可以安装在35mm的导轨上,具有体积小、外形直观、安装接线方便等优点,填补了我国电力系统继电器没有导轨安装的空白。

四、DZY-426中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

五、DZY-426中间继电器的额定值

电压额定值：额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；

返回值：返回电压应不小于10%额定电压。

动作时间和返回时间不大于15ms。
