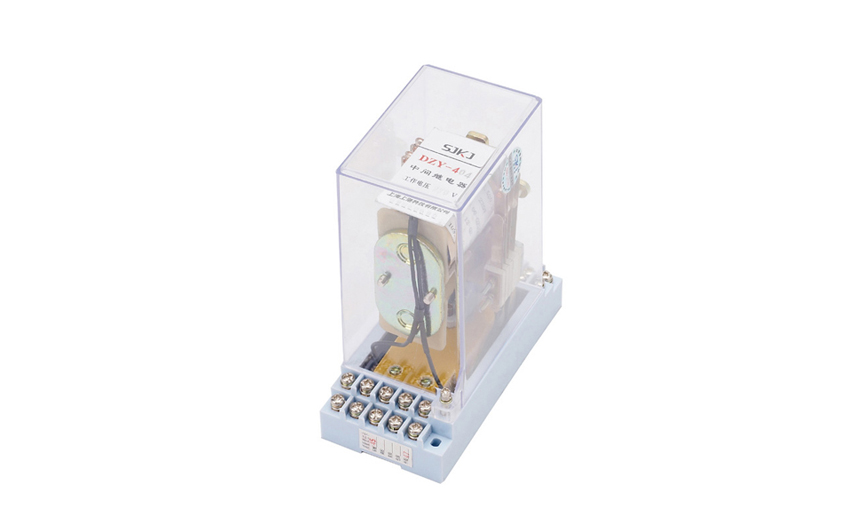

一、DZJ-418中间继电器的介绍

用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

二、DZJ-418中间继电器的参数

⒈动作电压：不大于70%额定值。

⒉返回电压：不小于5%额定值。

⒊动作时间：不大于0.02S（额定值下）。

⒋返回时间：不大于0.02S（额定值下）。

⒌电气寿命：继电器在正常负荷下，电寿命不低于1万次。

⒍功率消耗：直流回路不大于4W，交流回路不大于5VA。

⒎触点容量：在电压不超过250V、电流不超过1A的直流有感负荷（时间常数τ=5±0.75ms）中，断开容量为50W；在电压不超过250V、电流不超过3A的交流回路中为250VA（功率因数CosΦ=0.4±0.1），允许长期接通5A电流。

⒏绝缘电阻：

下列部位用开路电压500V兆欧表测量其绝缘电阻应≥300MΩ（常温下）。

①导电端子与外露非带电金属或外壳之间；②动、静触点之间；③常开触点与常闭触点之间；④触点与电压回路之间。

⒐介质强度：

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。

⒑抗干扰性能：继电器的抗干扰应符合 DL478-92《静态继电保护及自动装置通用技术条件》中的有关规定。

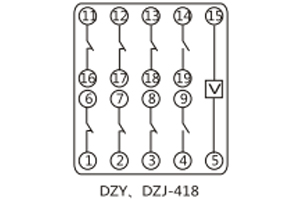

三、DZJ-418中间继电器的接线图

四、DZJ-418中间继电器的开孔尺寸

五、DZJ-418中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。
