DZJ-426中间继电器参数及接线图-上海上继科技有限公司

一、DZJ-426中间继电器的介绍

用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

二、DZJ-426中间继电器的参数

⒈动作电压：不大于70%额定值。

⒉返回电压：不小于5%额定值。

⒊动作时间：不大于0.02S（额定值下）。

⒋返回时间：不大于0.02S（额定值下）。

⒌电气寿命：继电器在正常负荷下，电寿命不低于1万次。

⒍功率消耗：直流回路不大于4W，交流回路不大于5VA。

⒎触点容量：在电压不超过250V、电流不超过1A的直流有感负荷（时间常数τ=5±0.75ms）中，断开容量为50W；在电压不超过250V、电流不超过3A的交流回路中为250VA（功率因数CosΦ=0.4±0.1），允许长期接通5A电流。

⒏绝缘电阻：

下列部位用开路电压500V兆欧表测量其绝缘电阻应≥300MΩ（常温下）。

①导电端子与外露非带电金属或外壳之间；②动、静触点之间；③常开触点与常闭触点之间；④触点与电压回路之间。

⒐介质强度：

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。

⒑抗干扰性能：继电器的抗干扰应符合 DL478-92《静态继电保护及自动装置通用技术条件》中的有关规定。

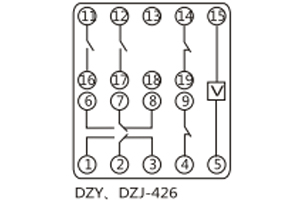

三、DZJ-426中间继电器的接线图

四、DZJ-426中间继电器的额定值

电压额定值：额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；

返回值：返回电压应不小于10%额定电压。

动作时间和返回时间不大于15ms。

五、DZJ-426中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。

公司介绍：上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术，来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO-9001:2000国际质量体系认证。“科技创新，诚信务实”是公司的经营理念，本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖，且树立了良好的信誉。

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
