DZY-201X中间继电器原理及接线图-上海上继科技有限公司

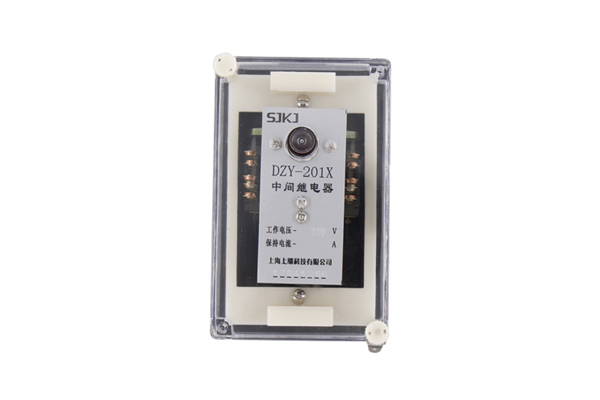

一、DZY-201X中间继电器的介绍

用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

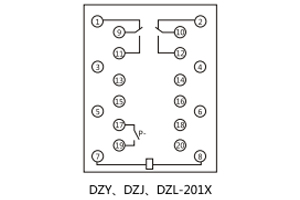

二、DZY-201X中间继电器的接线图

三、DZY-201X中间继电器的原理

1.本继电器为阀型电磁式继电器。线圈装在“U”形导磁体上, 导磁体上面有一个活动的衔铁, 导磁体两侧装有两排触点弹开。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。

2.本继电器的“U”形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈,而对于DZB, DZS, DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.根据继电保护的中间继电器常与信号继电器同时使用的情况,本继电器X型产品附有联动的动作信号指示与复归机构,并有一对带机械保持的动合触点以接通远方信号,即完全可以将联动的信号继电器省掉,这对提高保持装置的可靠性,简化接线,降低成本是有一定意义的。

四、DZY-201X中间继电器的介质强度

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。

五、DZY-201X中间继电器的额定值

电压额定值：额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；

返回值：返回电压应不小于10%额定电压。

动作时间和返回时间不大于15ms。
