DZL-212中间继电器安装尺寸及原理-上海上继科技有限公司

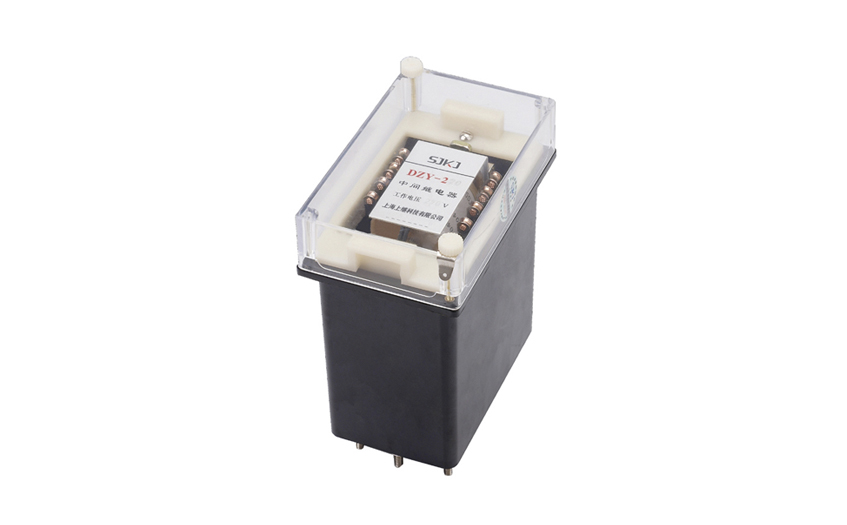

一、DZL-212中间继电器的介绍

用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

二、DZL-212中间继电器的安装尺寸

三、DZL-212中间继电器的原理

1.本继电器为阀型电磁式继电器。线圈装在“U”形导磁体上, 导磁体上面有一个活动的衔铁, 导磁体两侧装有两排触点弹开。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。

2.本继电器的“U”形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈,而对于DZB, DZS, DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.根据继电保护的中间继电器常与信号继电器同时使用的情况,本继电器X型产品附有联动的动作信号指示与复归机构,并有一对带机械保持的动合触点以接通远方信号,即完全可以将联动的信号继电器省掉,这对提高保持装置的可靠性,简化接线,降低成本是有一定意义的。

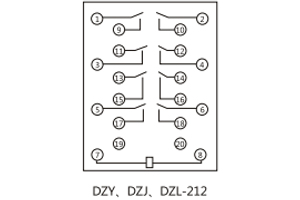

四、DZL-212中间继电器的接线图

五、DZL-212中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。
