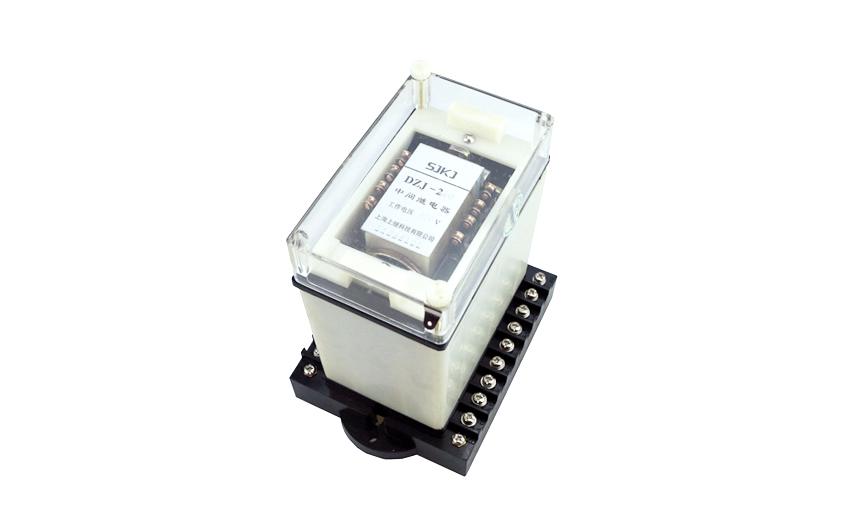

DZB-213X中间继电器

一、DZB-213X中间继电器的简介

中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离.至使控制方和被控方无电器上的连接,而达到安全控制目的。

、DZB-213X中间继电器的参数

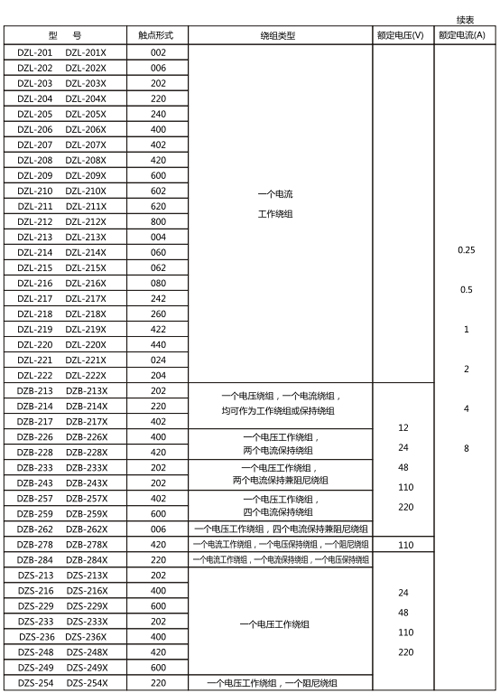

1.继电器的触点形式,绕组类型和额定数据

注: X型除上述主触点外还有一付动合帯机械保持的信号触点。

2.动作值, 保持值

2.1动作电压与保持电压不大于70%额定电压, DZY(J)-220X动作电压不大于80%额定电压;动作电压不小于30%额定电压, DZK-200及DZB 243不小于50%额定电压。

2.2动作电压与保持电流不大于80%额定电流。

3.返回值:不小于5%额定值, DZB-200及DZS-200不小于3%额定值。

4.动作时间,返回时间。

6. 热稳定性(环境温度40°C时)

6.1电压绕组长期耐受110%额定电压温升不大于65°C。

6.2电流绕组能受三倍额定电流,历时5s。

7.触点容量

8.耐湿热性能

**温度为+40°C,按交变湿热试验程序及方法, 试验2周(48h)后,用开路电压为500V的测试仪器测定,继电器各导电电路连在一起对外露的非带电金属部分及外壳之间, 以及线圈电路对触点电路之间的能电阻值不小于4MΩ。

9.绝缘强度

继电器电路与非导电金属部分和外壳及在电气上无联系的各电路之间能耐交流50HZ,电压2kV,历时1min。继电器线圈的绕组间能耐受交流50Hz电压1kV历时1min试验

10.寿命:电寿命后仍能满足4.2-4.4条的要求。机械寿命后经过调整仍能满足4.2-4.4条的要求。

11.线圈电阻値

11.1 DZY-200(X)直流中间继电器

、DZB-213X中间继电器的接线图

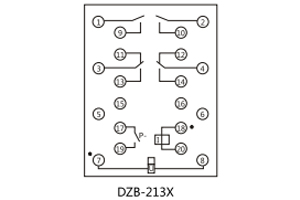

接线图

、DZB-213X中间继电器的开孔尺寸

开孔尺寸

、DZB-213X中间继电器的结构

⒈线圈装在"U"形导磁体上,导磁体上面有一个活动的衔铁,导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈,而对于DZB,DZS,DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样,都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。
