DZS-17E/203中间继电器原理及接线图-上海上继科技有限公司

一、DZS-17E/203中间继电器的概述

DZS-17E/203延时中间继电器用于继电保护及自动装置的电流回路，作为增加触点数量和容量的返回延时辅助继电器，还可用于需要延时的其他回路中。

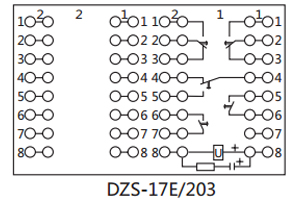

二、DZS-17E/203中间继电器的接线图

三、DZS-17E/203中间继电器的参数

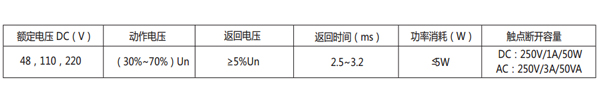

DZS-17E/203延时中间继电器主要技术数据见表

四、DZS-17E/203中间继电器的原理

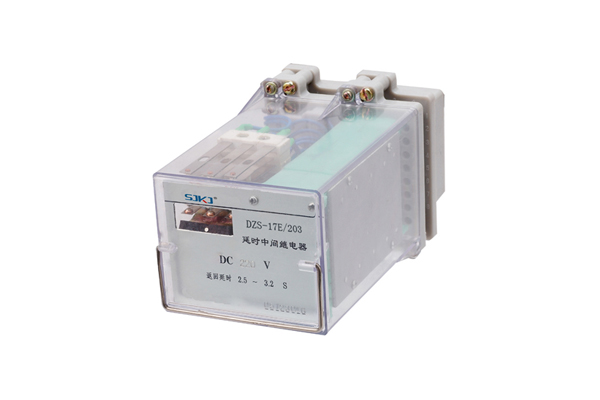

DZS-17E/203延时中间继电器采用JCK-10A/3型壳体。

该继电器工作原理是采用电磁原理，由电磁系统、触点组、延时回路等部分组成。延时采用阻容充放电回路。当继电器线圈输入激励量的同时，由电磁系统产生电磁力，吸合衔铁动作，使继电器触点闭合或断开。在继电器线圈输入激励量的同时，阻容回路中的电容器被充电，当激励量消失时，由阻容回路对线圈放电，使继电器延时返回。

五、DZS-17E/203中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。
