DZS-11CE/203中间继电器参数及接线图-上海上继科技有限公司

一、DZS-11CE/203中间继电器的应用范围

DZS-11CE/203延时中间继电器为电压延时动作和电流保持的继电器。

二、DZS-11CE/203中间继电器的参数

●额定电压：220V、110V、48V、24V、12V。

●额定电流：1A、2A、4A、6A。

●接点形式：2动合3转换、3动合2转换、6动合、5动合。

●动作值：为额定值的30～70%。

●返回值：延时动作的继电器的返回值不小于5%额定值。

●保持值：具有电流保持绕组的继电器，保持电流不大于80%额定保持值。

●动作时间：DZS-12CE、DZS-12CE不大于0.06S。

●返回时间：DZS-12CE不小于0.4S。

●功率消耗：不大于5W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

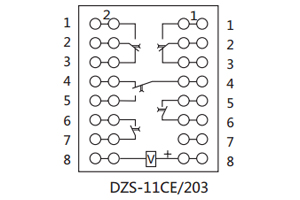

三、DZS-11CE/203中间继电器的接线图

四、DZS-11CE/203中间继电器的介质强度

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。

五、DZS-11CE/203中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。
