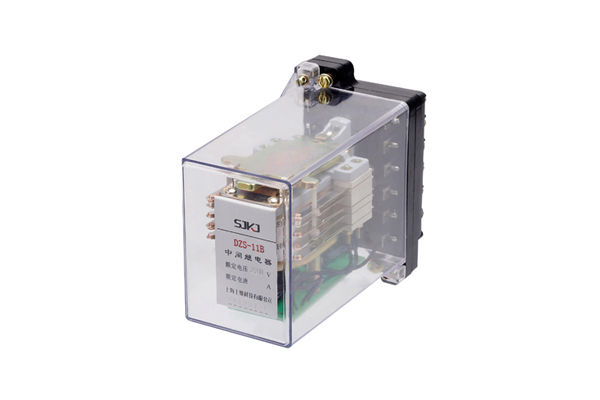

一、DZS-11B中间继电器的应用范围

DZS-11B延时中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。 DZS-11BG延时中间继电器是DZS-11B的改进型。该继电器克服了原来DZS-11B继电器采用的绕组线径为0.06～0.07漆包线。在长期运输中，出现的断线缺点，提高了可靠性。其余内部接线、外形尺寸、接线端子、使用功能等不变。 DZS-11B、13B为动作延时继电器；DZS-12B、14B返回延时继电器；DZS-15B、16B为电压延时动作和电流保持继电器。

二、DZS-11B中间继电器的参数

●额定电压：DC 220V、110V、48V、24V、12V。

●额定电流：lA、2A、4A、6A。

●动作值：动作电压为额定电压值的30～70％。

●保持值：保持电流不大于80％额定电流。

●返回值：不小于额定值的5％。

●动作时间：DZS-11B、13B、15B、16B在额定电压下，动作时间不小于0.06s。

●返回时间：DZS-12B、14B不小于0.6s。

●功率消耗：不大于7W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

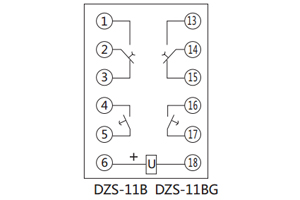

三、DZS-11B中间继电器的接线图

四、DZS-11B中间继电器的结构

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

五、DZS-11B中间继电器的额定值

电压额定值：额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；

返回值：返回电压应不小于10%额定电压。

动作时间和返回时间不大于15ms。
