DZB-14CE/312中间继电器安装尺寸及参数-上海上继科技有限公司

一、DZS-14CE/312中间继电器的说明

中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离.至使控制方和被控方无电器上的连接,而达到安全控制目的。

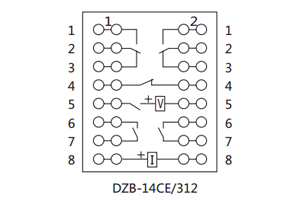

二、DZS-14CE/312中间继电器的接线图

三、DZS-14CE/312中间继电器的参数

●额定电压：220V、110V、48V、24V。

●额定电流：0.25A、0.5A、1A、2A、4A、8A。

●额定保持电压：220V、110V、48V、24V。

●额定保持电流：0.25A、0.5A、1A、2A、4A、8A。

●动作值：电压型继电器为30-70%的额定电压；电流型继电器不大于80%的额定值。

●保持值：保持电流不大于80%额定保持值；保持电压不大于70%额定保持值。

●返回值：不小于额定值的5％。

●动作时间：不大于45ms。

●返回时间：不大于45ms。

●功率消耗：电流保持绕组不大于4W；电流工作绕组与电压工作绕组不大于7W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

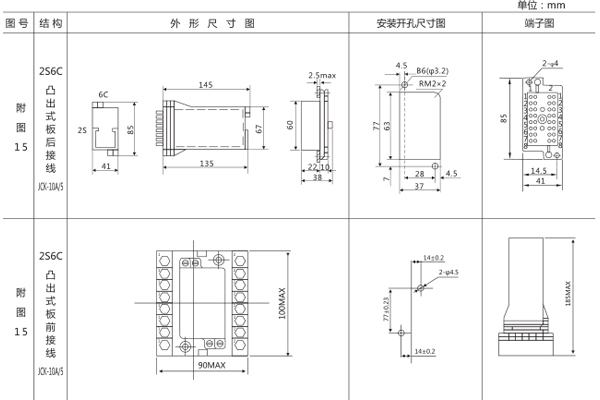

四、DZS-14CE/312中间继电器的安装尺寸

五、DZS-14CE/312中间继电器的额定值

电压额定值：额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；

返回值：返回电压应不小于10%额定电压。

动作时间和返回时间不大于15ms。
