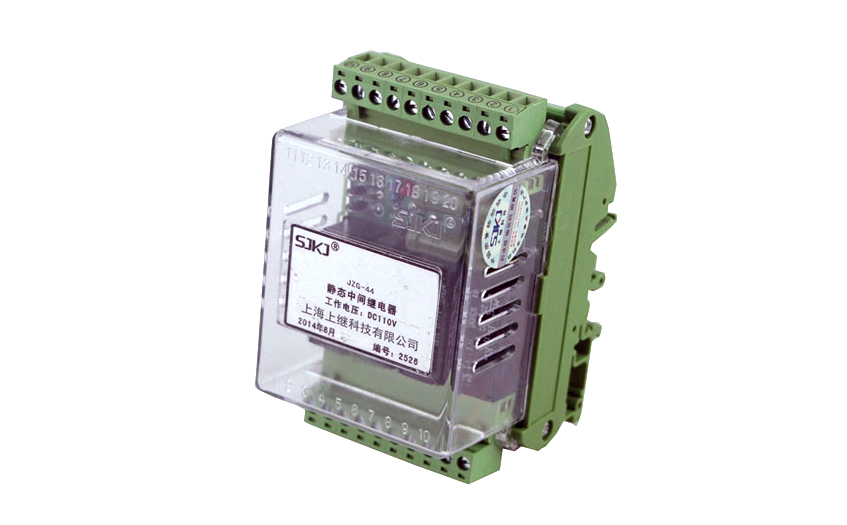

一、JZG-33中间继电器的概述

JZG-33卡轨式静态中间继电器用于各种保护和自动控制线路中,以增加保护和控制回路的触点数量和触点容量。 JZE-33卡轨式静态中间继电器由电子元器件和精密小型继电器等构成, 是电力保护中间继电器更新换代**产品 。

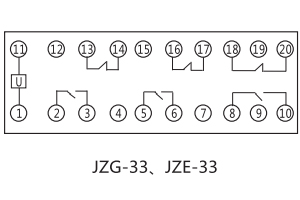

二、JZG-33中间继电器的接线图

三、JZG-33中间继电器的技术数据

1、额定值:额定电压DC/AC48V, 110V, 220V, AC380V;

2、动作值:动作电压直流应不大于额定电压70% ,交流应不大于额定电压75% ;

3、返回值:返回电压应不小于10%额定电压;

4、动作时间和返回时间大不于20ms

5、触点容量:在电压不超过250V ,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过5A,功率因数为cosΦ=0.4±0.1的交流电路中,断开容量为500VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A;

6、功率消耗:在额定直流电压不大于5W、交流额定电压不大于5VA;

7、绝线耐压:继电器所有电路对外壳及非带电金属部分,以及在电气上无联系的各电路之间耐受交流50HZ,电压2KV历时1分钟试验无击穿。

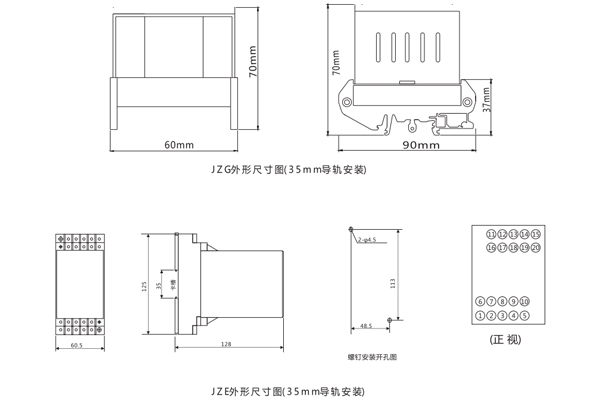

四、JZG-33中间继电器的安装尺寸

五、JZG-33中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。
