DZ-54中间继电器安装尺寸及参数-上海上继科技有限公司

一、DZ-54中间继电器的应用范围

DZ-54中间继电器用于自动控制装置中 , 以扩大被控制的电路和提高接通能力。

二、DZ-54中间继电器的参数

·额定电压:

DZ-51直流:220V、110V、48V、24V、12V。

·接点形式:

DZ-51: 4动合(400)、2动合2动断(220)、4动断(040)、2切換(002)。

·动作电压:交流继电器不大于85%额定电压;直流继电器不大于70%的额定电压。

·动作时间:在额定电压下,动作时间不大于0.03s。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。 输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

·功率消耗:在能电压下直流继电器不大于2.5W;交流继电器不大于5VA。

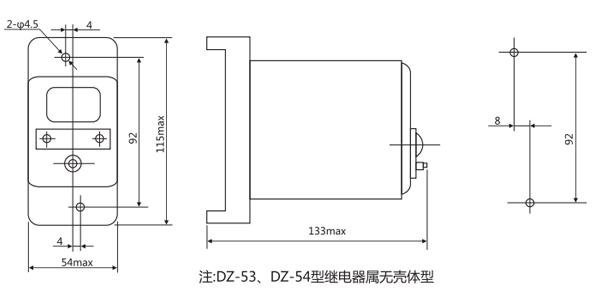

三、DZ-54中间继电器的安装尺寸

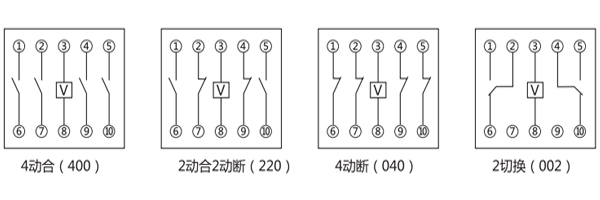

四、DZ-54中间继电器的接线图

五、DZ-54中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。
