一、DZ-32BG中间继电器的应用范围

DZ-32BG中间继电器用于直流操作的各种保护和自动控制线路中,作为辅助继电器以增加触点数量和触点容量。

DZ-32BG是DZ-31B的改进型。该继电器克服了原来DZ-32B继电器采用的绕组线径为0.06-0.07漆包线。在长期运输中,出现的断线缺点,提高了可靠性。其余内部接线、外形尺寸、 接线端子、使用功能等不变。

二、DZ-32BG中间继电器的技术数据

·额定电压:DC  220V、110V、48V、24V、12V。

·动作值:额定电压值30~70%,,·返回值:不小于额定值的5%。

·动作时间:在额定电压下,动作时间不大于45ms。

·返回时间:不大于60ms.

·功率消耗:不大于7W。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

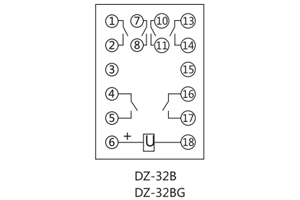

三、DZ-32BG中间继电器的接线图

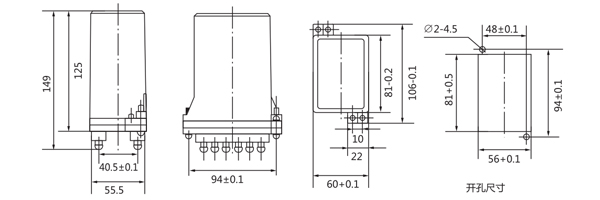

四、DZ-32BG中间继电器的安装尺寸

五、DZ-32BG中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。
